> TBMシリーズ(埋込式)

TBM

series

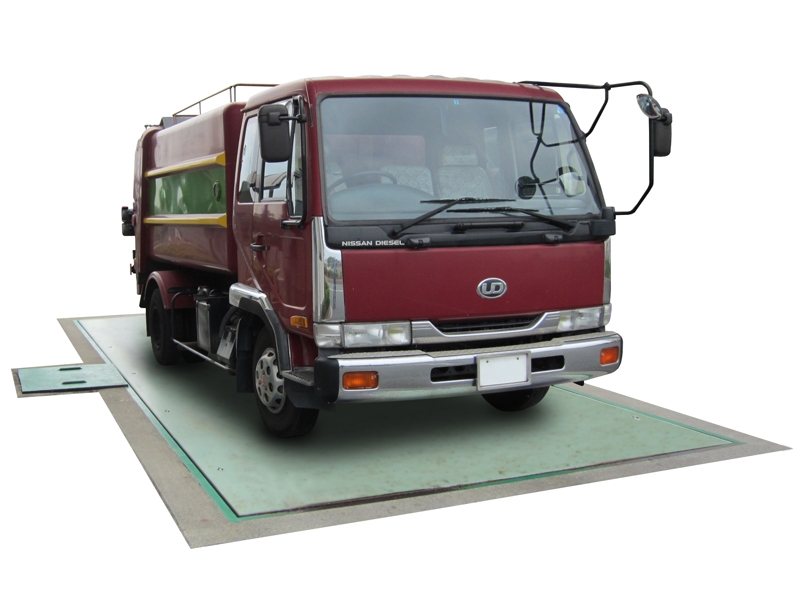

埋込式(ピットタイプ)トラックスケール
新検則3級対応
寸法カスタマイズ可能
御指定仕様での塗装可能

車両の乗り入れが簡単!

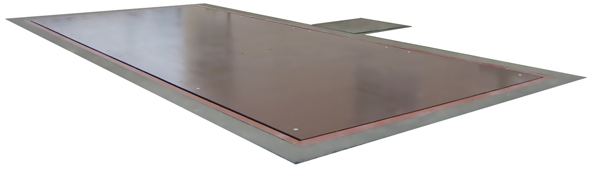

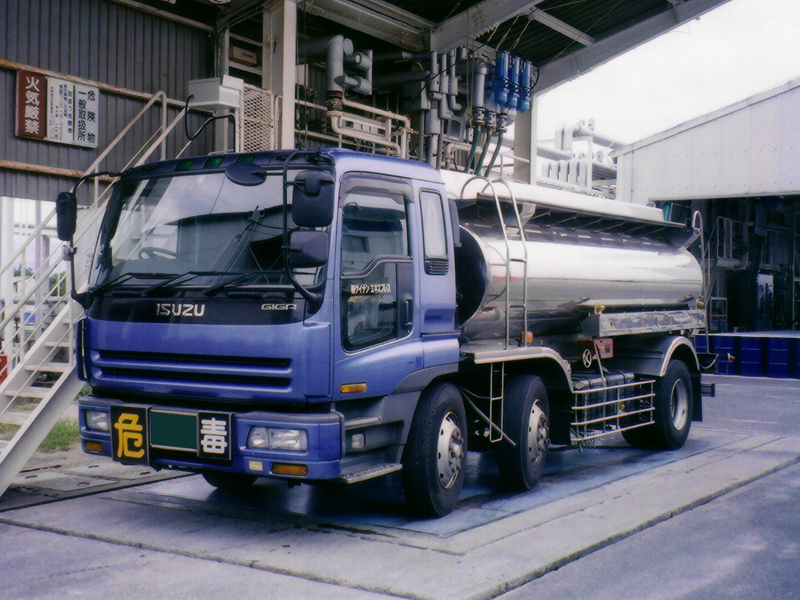

計量台をピット内に設置するタイプです。
ピットレスタイプと異なり載台部に突起物がなくフラットになります。 車両の乗り入れが簡単で使い勝手に優れたタイプです。
御指定寸法での製作はもちろん、溶融亜鉛メッキ仕上げ、御指定仕様での塗装(対塩塗装など)にも対応致します。

主仕様

Main Specifications

型式
秤量 (kg)
目量 (kg)

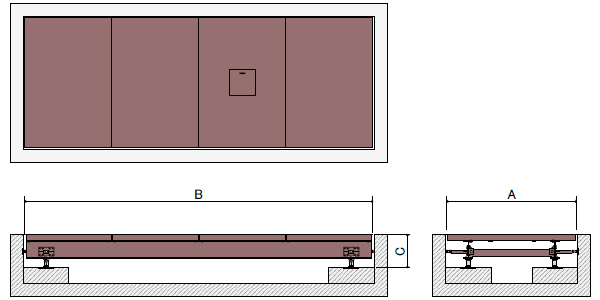

主要寸法 (mm)
A
B
C
TBM-15
15000
5
2400
5500
635
TBM-20
20000
5 or 10
2700
6500
740
TBM-25
25000
5 or 10
2700
6500
780
TBM-30
30000
5 or 10
3000
7500
810
3000
8000
810
TBM-40
40000
10 or 20
3000
8000
960
3000
10500
1060
TBM-50
50000
10 or 20
3000
10500
1050
3000
12000
1165
TBM-60
60000
10 or 20
3500
15000
1215
3500
18000
1215
