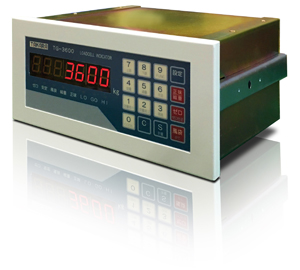

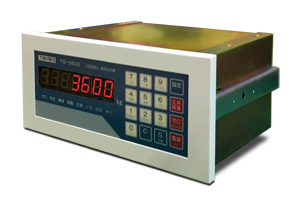

スタンダード型指示計

JISB 7611-2;2009

3級 新検則対応

総合誤差 0.008% of FS


各種I/F搭載で様々な制御に対応

制御入出力は標準で搭載。各種オプション出力でデータ通信が可能です。
外部入力を使用して登録品種の切り替え 、オプションのシリアル通信を使用して制御データの変更等も可能です。

標準I/F

オプションI/F

出力:12点(※)

入力:8点(※)

アナログ出力

RS-422/485

RS-232C

BCD出力

BCD入力


各種制御機能を標準搭載

通常の計量はもちろん、投入制御、排出制御などのシーケンス機能搭載!
液体充填機、パッカースケールの制御機能も搭載しています。

比較投入

比較排出

比較計量

シーケンス投入

シーケンス排出

充填機制御

コンベヤ静止計量

コンベヤ通過計量

パッカースケール制御


主仕様

型式

TG-3600

一般計量仕様

法定計量仕様

表示分解能

1/12,000 Max.

1/6000 Max.

最小入力感度

0.8μV

1.0μV

 内部処理分解能

 1/65,536

ロードセル電源

DC 10V±5%  180mA Max. (リモートセンス方式)

最大入力電圧

 19.6mV

総合誤差

0.008% of FS

出力の温度特性

6ppm/℃ of Reading

ゼロ点の温度誤差

0.1μV/℃

ロードセル接続数

350Ω系ロードセル (6本まで並列接続可能)

電源電圧

AC100〜240V 50/60Hz

消費電力

40VA Max.

表示

重量表示

字高 15mm 赤色7seg LED  7桁、単位表記:kg

機能表示

赤色LED 8点(ゼロ、安定、風袋、総重、正味、LO、GO、HI)

機能

ゼロセット、ワンタッチ風袋引き、プリセット風袋引き

外部出力

12点  オープンコレクタ出力、絶縁型  (DC30V 0.05A Max.)

大投入、中投入、小投入、過量、適量、不足、安定等、32項目から12点を任意に選択可能。

外部入力

8点 接点又はオープンコレクタで制御可能、絶縁型  Ic=8mA(Min.)

非常停止、スタート、ストップ、風袋引き指示、ゼロセット指示等、
28項目から8点を任意に選択可能。

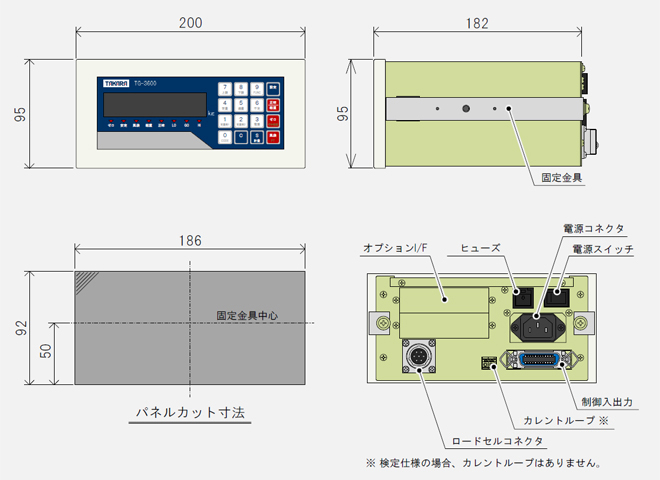

外形寸法

200×95×192mm (突起部を含まず)

自重

約2.3kg



オプション

OP-01

接点出力I/F (無電圧a接点出力 6点 定格容量:AC240V 0.1A)

OP-02

BCD出力I/F

(6桁+小数点位置+ステータス)

法定計量仕様は使用不可

OP-03

BCD入力I/F

(外部デジスイッチによる制御重量値の設定に使用)

法定計量仕様は使用不可

OP-05

アナログ出力I/F (4〜20mA出力)

法定計量仕様は使用不可

OP-08

RS232CI/F

OP-09

RS-422/485I/F

法定計量仕様は使用不可

OP-91

RS-232C/422+RTCI/F/485I/F

法定計量仕様は使用不可
