> ファイバー光電センサ

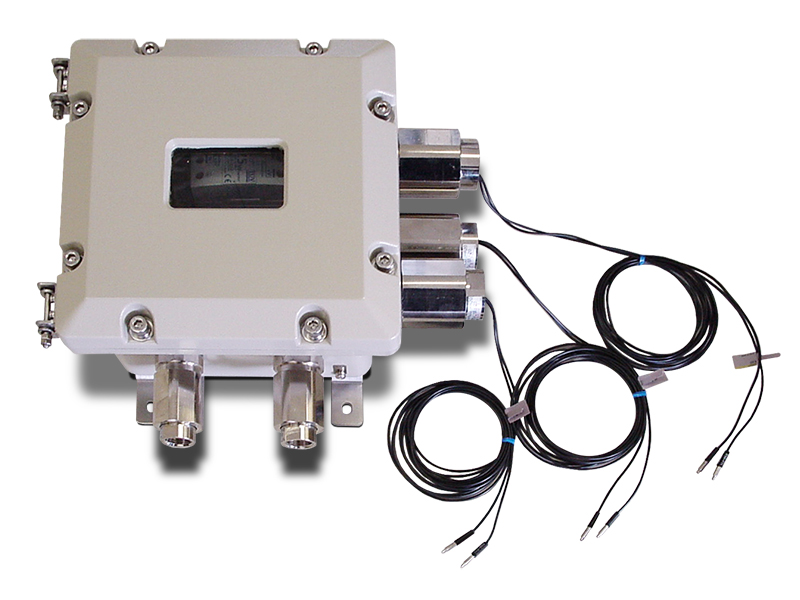

TEX-FIB

耐圧防爆型ファイバー光電センサ
認定型式 TEX0308
防爆性能 ExdⅡBT4
合格番号 第TC16554号

ファイバーセンサを危険場所で運用

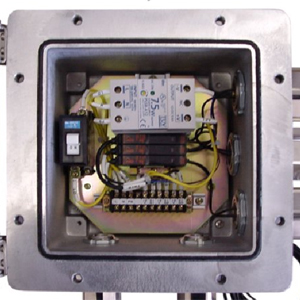

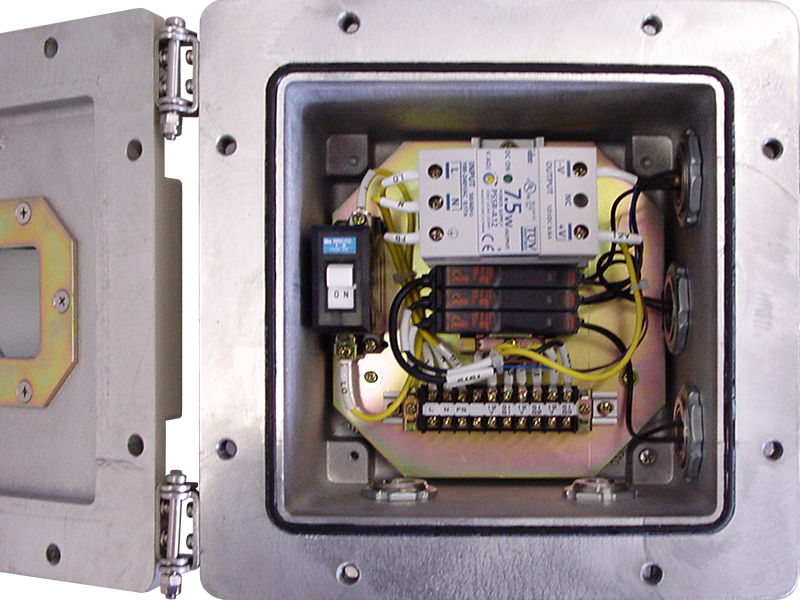

従来は危険場所での使用ができなかったファイバー式光電センサーの耐圧防爆タイプです。 防爆ボックス内にファイバーアンプを内蔵し、最大3個のファイバーユ ニットを取付可能です。弊社の耐圧防爆型PLCと併せてご使用頂ければ危険場所での制御も可能です。

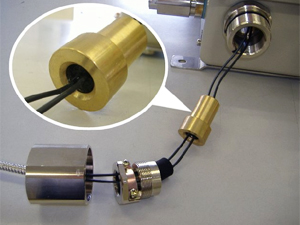

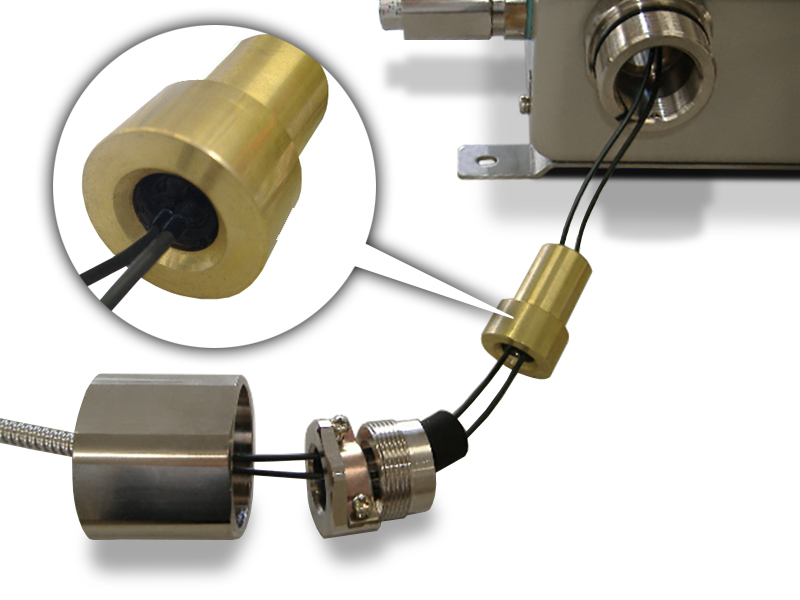

特殊型耐圧パッキン

樹脂成型パッキンによりファイバーを傷めず内部に引き込みます。

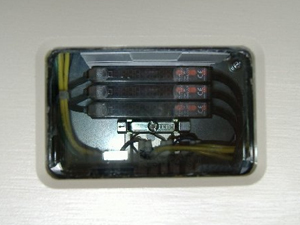

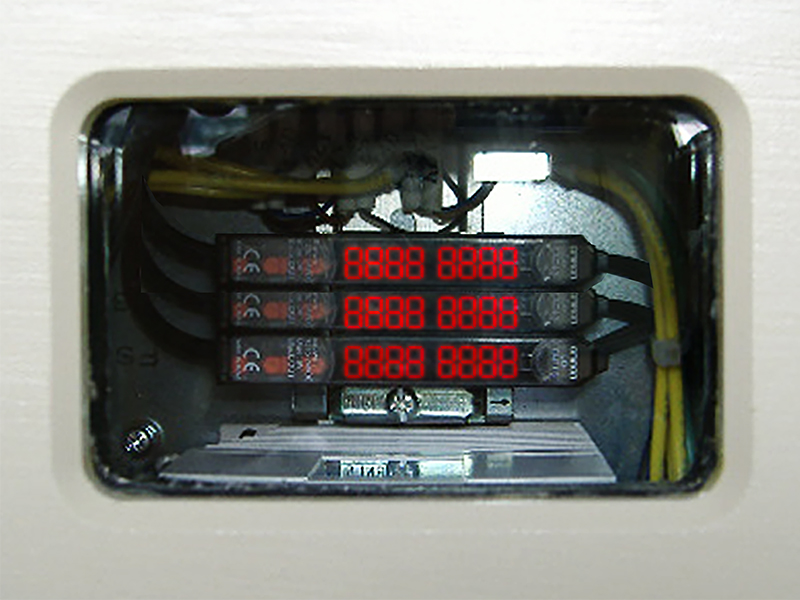

状態確認用ガラス窓

前面中央に設けた窓より内部状態の確認が可能で、レベル値やLEDなどが常時確認できます。

主仕様

Main Specifications

型式
TEX-FIB
労検認定型式
TEX0308
型式検定合格番号
第TC16554号
電源電圧
AC100~240V 50/60Hz (内部電源電圧DC12V)
消費電力
3W (起動時を除く)
保護性能
IP65 (IEC Pub.529)
使用温度
-10~55℃
収納センサ数量
1~3台
耐圧パッキン式引込金具
HPN21R12 (G1/2) ×2個
光ファイバーグランド
HPN33特殊×1~3個
重量
約14㎏
標準ユニット構成
光ファイバー光電スイッチ
Omron E3X-HD6 ※
ファイバーユニット
Omron E32-T11 2m ※
スイッチング電源
IDEC PS5R-A12
サーキットプロテクタ
NC1V-1100-1AA
シ端子台
BD7-RB×10P

※ 内部収納ユニットは変更可能です。詳しくはお問合せください。

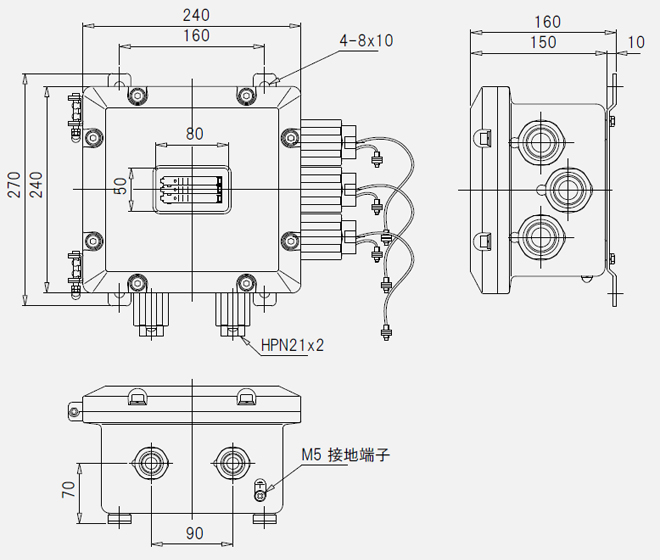

外形寸法

Dimensions

ダウンロード

Download

耐圧防爆型システム 総合カタログ
