> ロータリーコネクタ

TD-9108

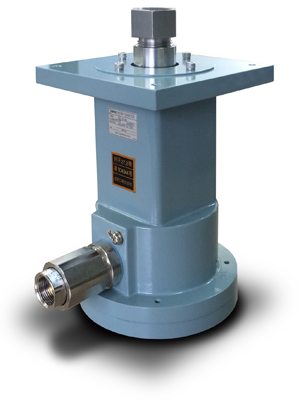

耐圧防爆型ロータリーコネクタ
認定型式 TD-9108
防爆性能 ExdⅡBT6
合格番号 第TC14344号

耐圧防爆型の回転接続器

危険場所(Zone1及びZone2)で使用可能なロータリーコネクタです。
水銀接点を通して接続を行います。 ロボット等のアーム可動部信号及び動力ケーブルの接続 (サーモカップル、サーミスタ等)、センサー、ドラムヒーター、ランプ等の 回転接続(ストレインゲージ等)、包装機械、石油掘削機器、エンコーダーとの一体接続、エンジンテスト装置、タービンテスト装置、 半導体製造装置、抵抗製造装置、ターンテーブル、ヒーター (ドラムヒーター等の温度制御)、ケーブルリール、測定器、メッキ装置、 ロータリーアースなどに使用可能です。

主仕様

Main Specifications

労検認定型式
TD-9108
型式検定合格番号
第TC14344号
定格電圧
AC240V 50/60Hz
定格電流
15A(一部5A)
接触抵抗
1mΩ(MAX.)
極数
8極
使用温度
-10~40℃ (氷結不可)
使用湿度
35~85%RH(結露不可)
最大回転数
10rpm
重量
約10kg
材質
アルミニウム合金鋳物製
取り付け方向
水平から垂直 (保存時は、垂直のこと)
口出しケーブル
CVV2SQ10C
適応引き込みケーブル
仕上げ外径14.0mmを越え16.0mmまで

ダウンロード

Download

耐圧防爆型システム 総合カタログ
