> コントロール機能付外部表示機

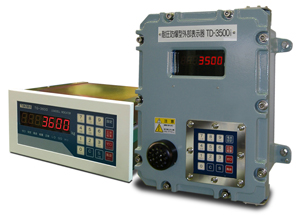

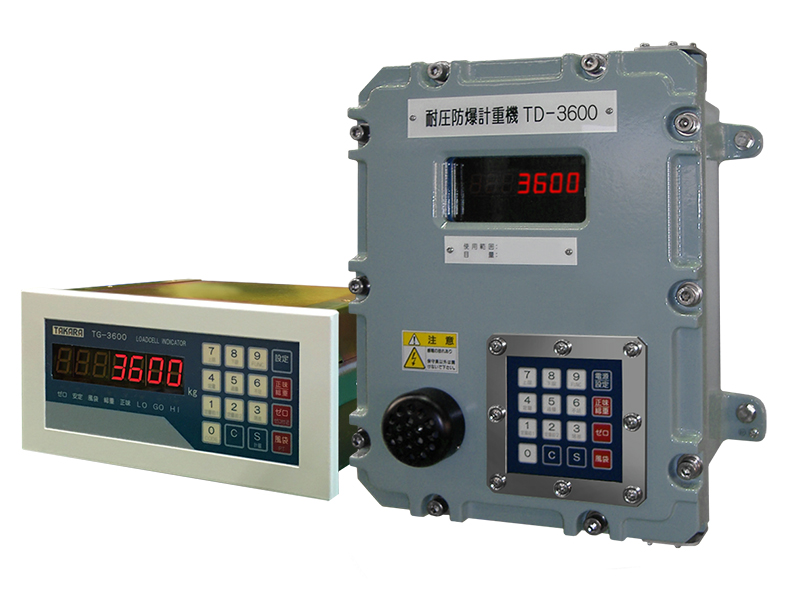

TD-3500i / TG-3600i

コントロール機能付外部表示機
認定型式 TD-3500
防爆性能 ExdⅡBT4
合格番号 第TC14422号

遠隔操作や設定変更も可能

当社製耐圧防爆型指示計に接続可能な外部表示器です。 指示計の重量値を表示するだけでなく、ゼロセット等の操作や制御データ(定量、定量前等)の設定も可能です。
危険場所に設置可能なタイプ(TD-3500i)の他、ローコストな安全場所設置タイプ(TG-3600i)をラインナップしております。 TG-3600iに関しては、オプションボードを追加して、安全場所でのBCD等のデータ出力も可能です。

主仕様

Main Specifications

型式
TG-3600i (非防爆型)
TD-3500i (耐圧防爆型)
重量表示
赤色7segLED 7桁(字高:15mm)
入力I/F
RS422
出力I/F (オプション)
BCD・4~20mA・他
4~20mA・RS422/485・他
電源
AC100V/110V又は200V/220V 50/60Hz
重量
約2.3kg
約18.5kg
外形寸法
W200×H95×D182mm
W270×H350×D180mm
消費電力
40VA Max.

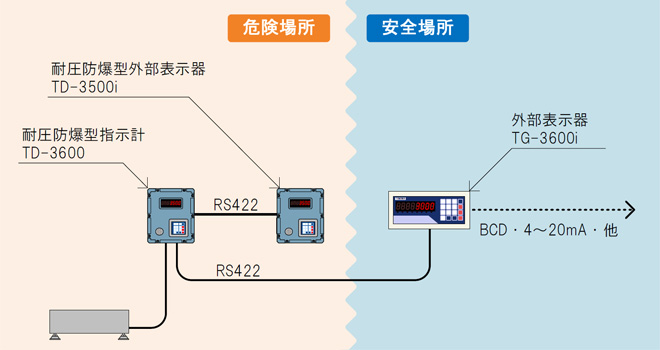

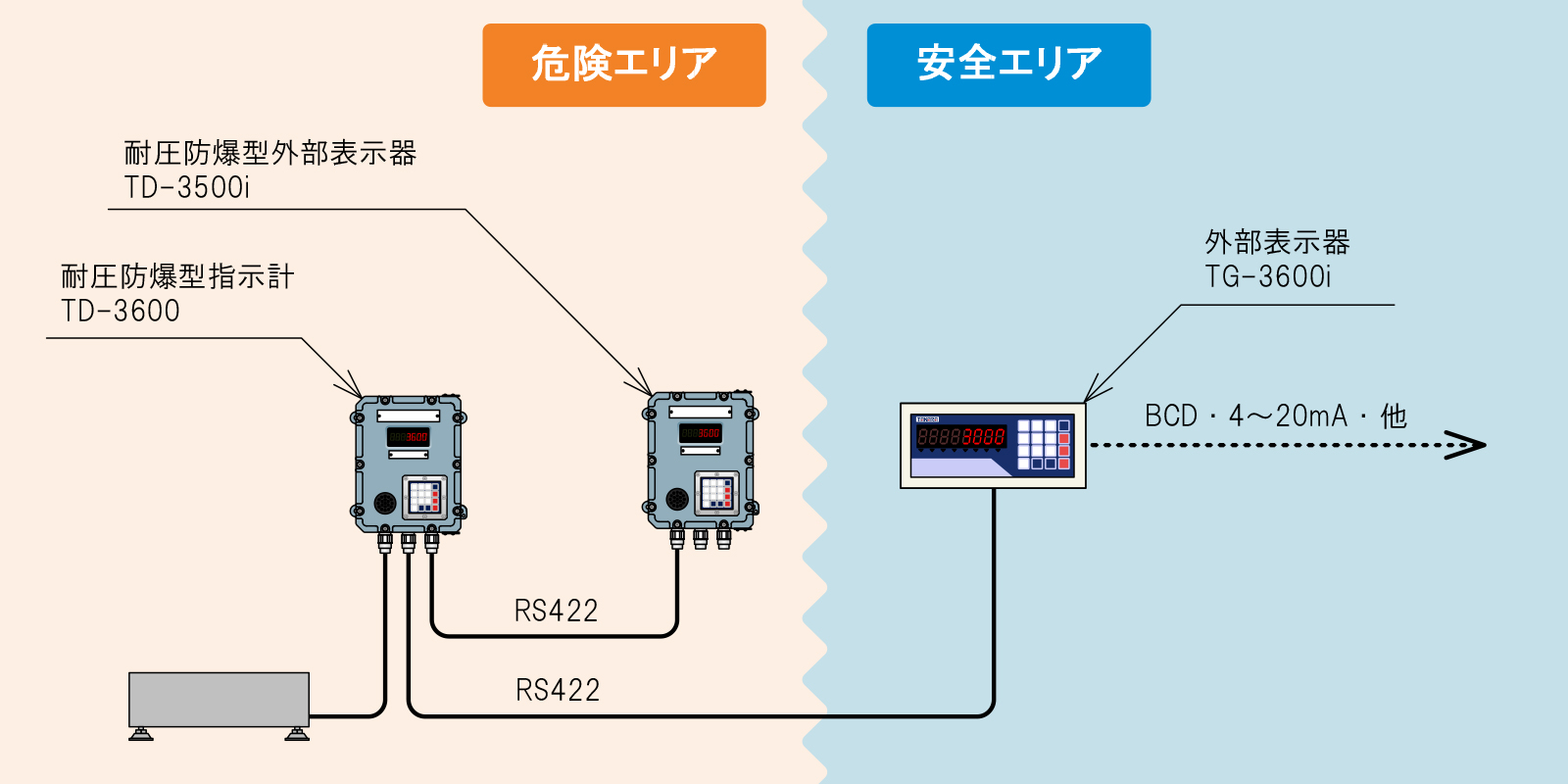

システム構成例

System configuration

ダウンロード

Download

外部表示器 TD-3500i/TG-3600i カタログ
