TD-400

シングルポイントロードセル式 耐圧防爆型デジタルスケール
新検則 3級対応
防爆性能 ExdⅡBT4
寸法カスタマイズ可能
シングルポイントロードセル式耐圧防爆型デジタルスケールTD-400

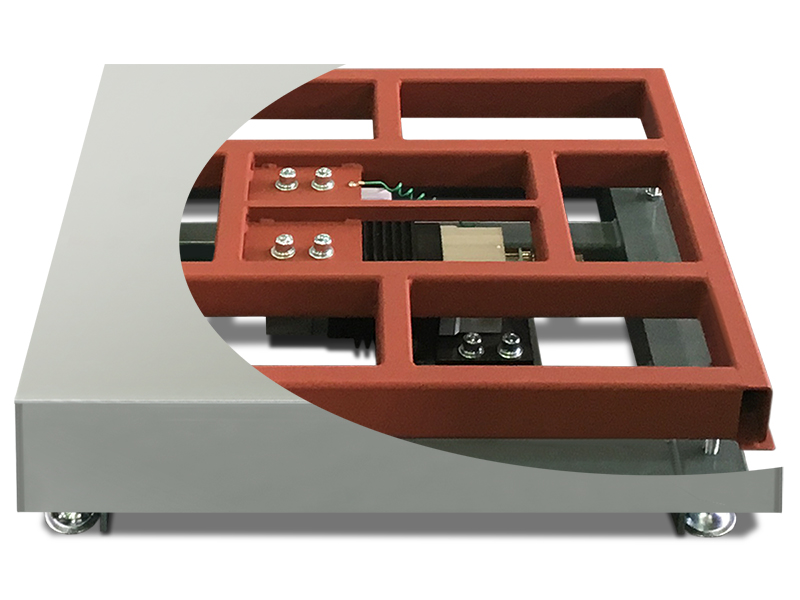

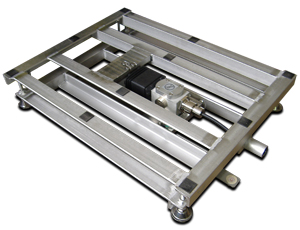

シングルポイントロードセル式耐圧防爆型デジタルスケールTD-400構造写真

写真は「TD-400-300」

主仕様

Main Specifications

シンプルな構造でローコスト

計量台の中央にロバーバル式のロードセルをレイアウトするタイプです。 シンプルな構造で、ローコストに製作が可能です。

高強度設計

アングル材を組み合わせたフレームになっており、プレート構造のものより強度に優れます。 シングルポイントに有りがちな台の揺れが最小限に抑えられています。

型式
TD-400-XXX
XXX=秤量 (30~600)
材質
上カバーSUS304
フレームSS400塗装仕上
ロードセル
ケーブル長
約5m (※1)
ロードセル
保護等級
IP54

※1 ロードセル本体に繋がるケーブルの長さが6mの為、載台寸法により若干異なります。 延長を行う場合は、別途接続ボックスが必要となります。

ラインナップ

Lineup

型式
秤量
目量
載台寸法
自重
検定対応

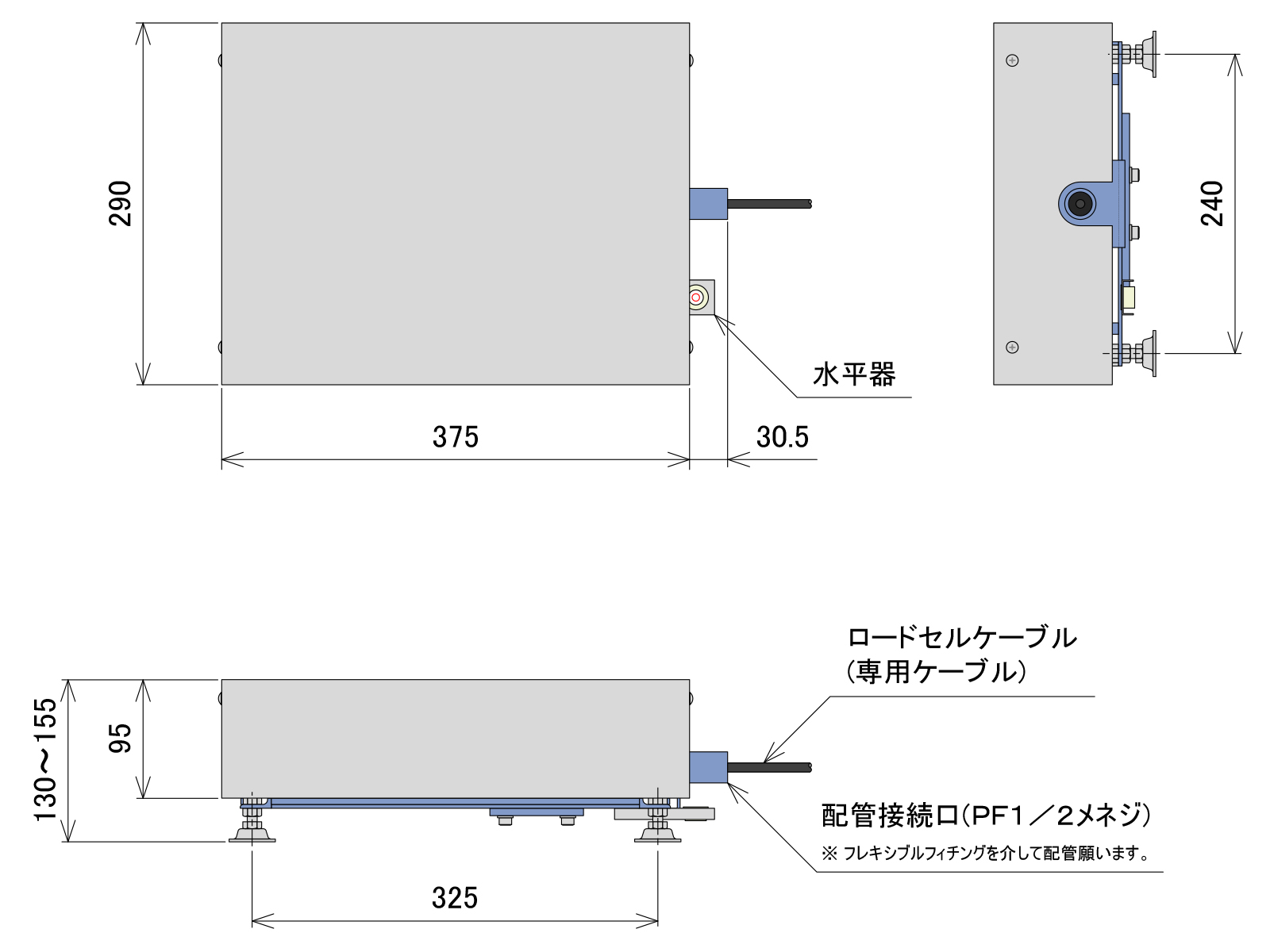

TD-400-30
30kg
0.01kg
290 × 375 × H140mm
約10㎏
TD-400-60
60kg
0.02kg
290 × 375 × H140mm
約10㎏

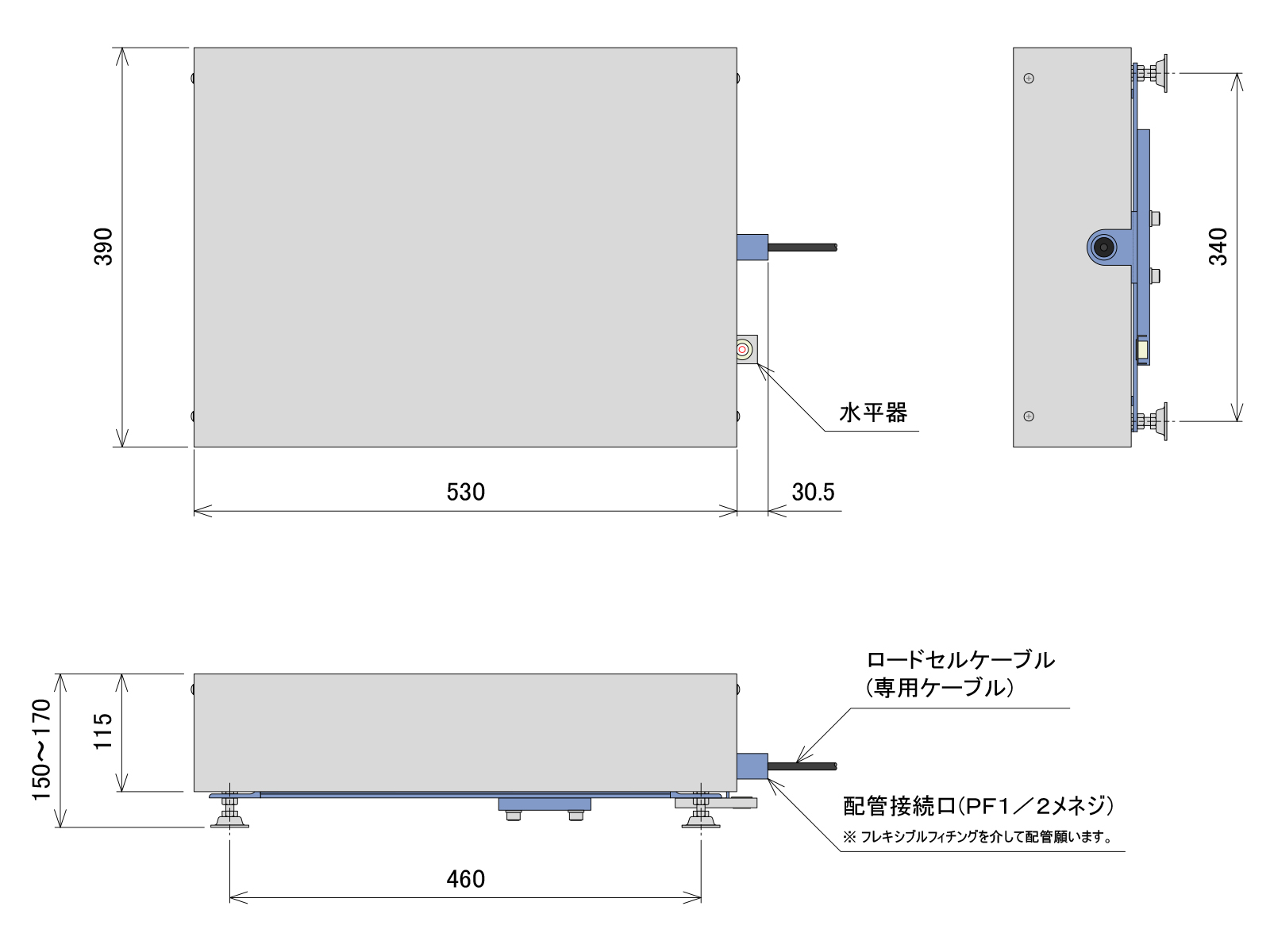

TD-400-150
150kg
0.05kg
390 × 530 × H170mm
約20㎏

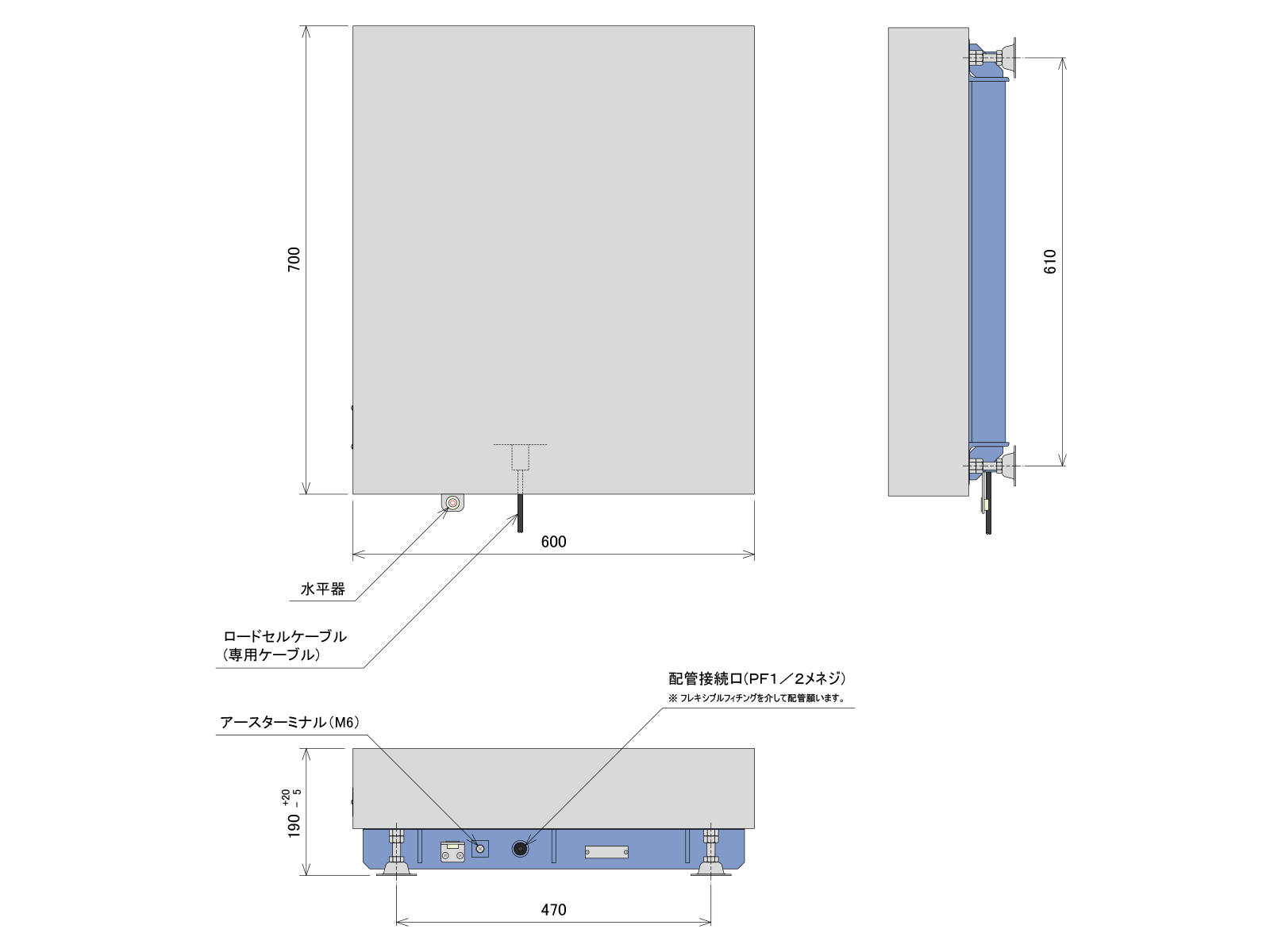

TD-400-300
300kg
0.1kg
600 × 700 × H190mm
約60㎏
TD-400-600
600kg
0.2kg
600 × 700 × H190mm
約60㎏

オプション

Options

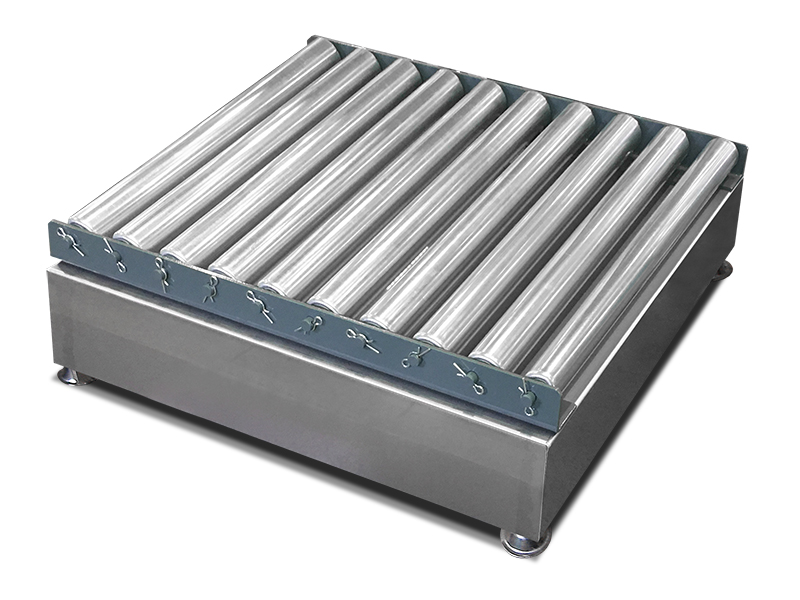

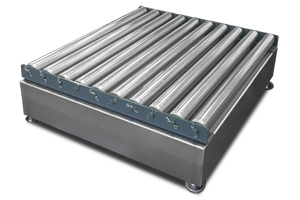

台上フリーローラー

台上フリーローラーオプション

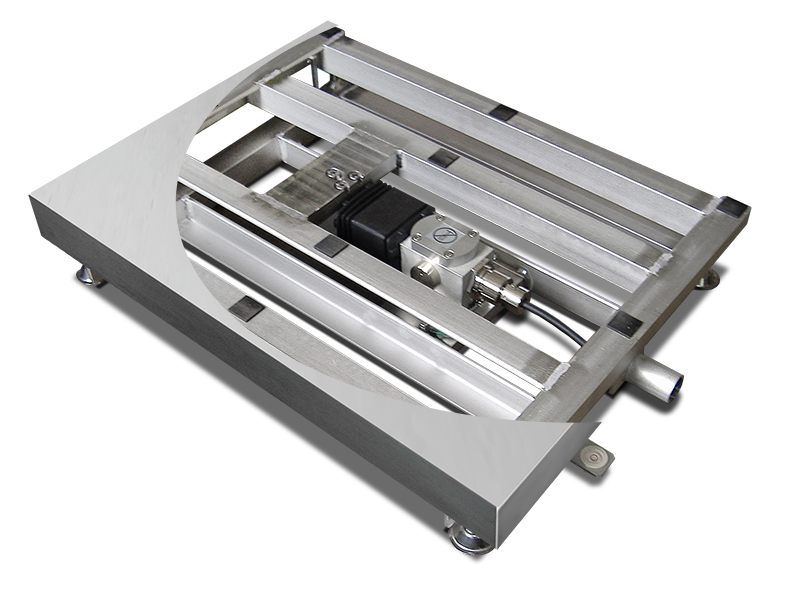

オールステンレス仕様

オールステンレス仕様オプション

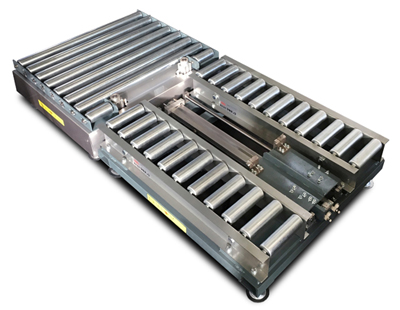

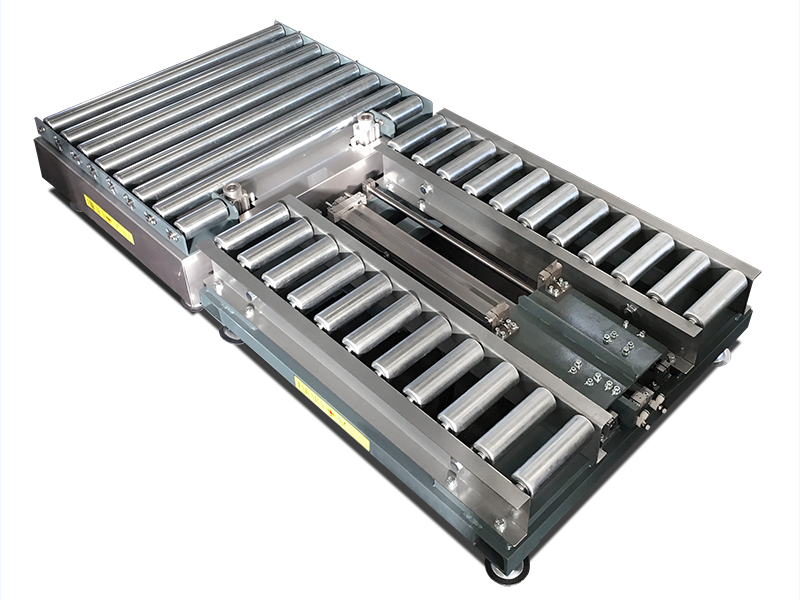

自動搬入出用トラバーサ

エアシリンダにより駆動するトラバーサとピン型ストッパーにより、容器(ドラム缶等)の底面を保持し、自動搬出及び自動搬入を行います。
計量器上の容器を充填完了後に自動排出したい場合や検量を自動化したい場合等にお勧め致します。
エアシリンダのみで動作している為、危険場所でご使用頂けます。
金属製ドラム等のように、底面にキャッチ可能な突起がある容器に対応します。 前後ラインに合わせて設計製作致しますので、お気軽にご相談ください。

自動搬入出用トラバーサオプション

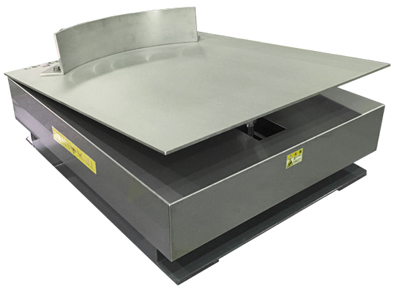

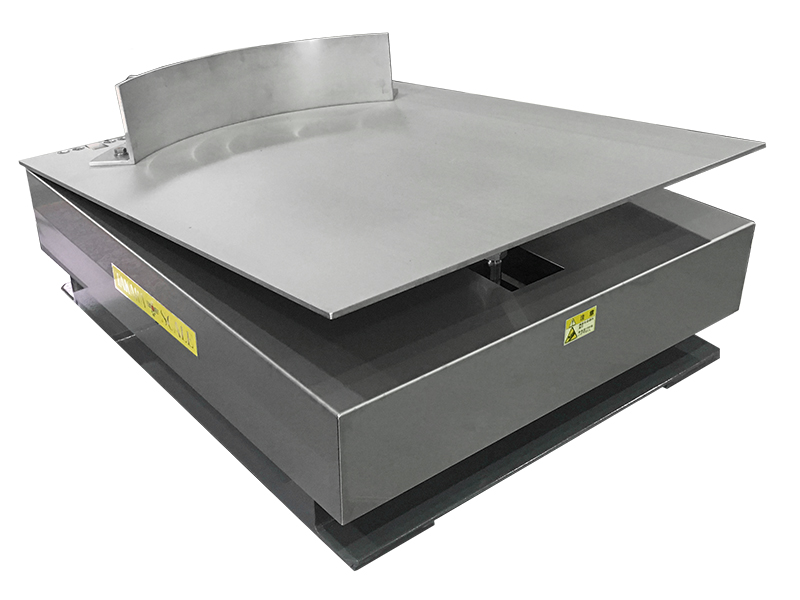

ドラム缶傾斜機構オプション

ドラム缶傾斜機構

ドラム缶からの原料抜き取り作業の際、容器内部の底面付近の残液が抜き取り難くお困りの事はございませんか?
エアシンリンダで計量台天板を持ち上げる事により、積載されたドラム缶を傾けて残液を容器の片方に集める事で、抜き取りが容易になります。
計量器指示計の制御により、容器重量が一定以下になった場合に自動で傾ける等の動きも可能です。

特殊仕様例

Special specifications

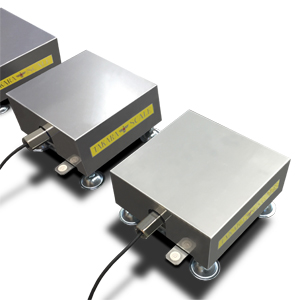

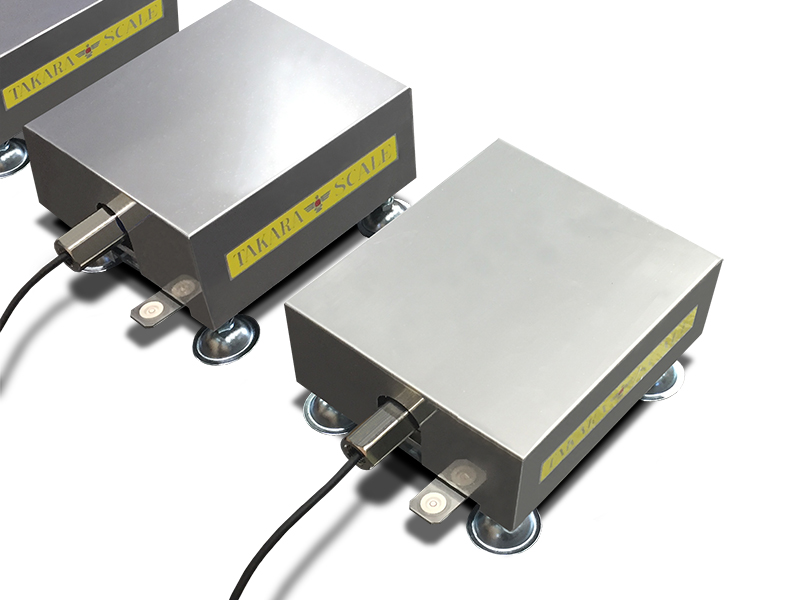

ボンベ計量用小型積載面仕様

ボンベ計量用小型積載面仕様

複数のボンベを同時充填しながら計量する際に、通常の積載台寸法の計量台を並べると大きなスペースが必要となる上、ボンベ同士も離して置く必要があり、載せ降ろしの作業性も悪くなります。
本タイプはそのような用途に向け、最小限のスペースで密集して計量台を設置できるように極限まで小さな寸法で設計した仕様です。
写真の「TD-400-150」では250×250mmの超コンパクト設計となっており、検定にも対応できますので、取引証明での使用も可能です。

上記以外の秤量及び寸法をご要望の場合はお問合せください。
