> 4点マルチロードセル式

TD-100

槓桿併用式 耐圧防爆型デジタルスケール
新検則 3級対応
防爆性能 ExdⅡBT4
寸法カスタマイズ可能
槓桿併用式耐圧防爆型デジタルスケール

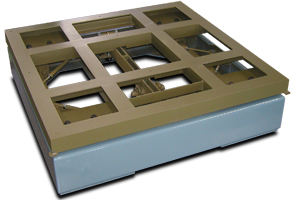

槓桿併用式耐圧防爆型デジタルスケール構造写真

写真は「LBPタイプ」

主仕様

Main Specifications

長年の実績を誇る高い耐久性

荷重を4点の刃と刃受けで受け、槓桿によりレバー変換して1点のロードセルに伝える構造です。
槓桿併用式とする事でロードセルが直接衝撃を受けず、ロードセルの破損リスクが低減します。
また、ロードセル出力を有効に使用できるため高精度が実現可能です。

型式
TD-100-XXX
XXX=秤量 (30~3000)
材質 (※1)
SS400塗装仕上
ロードセル
ケーブル長
約5m (延長可能)
ロードセル
保護等級
IP67
オプション
ステンレス製上カバー (※1)
フリーローラ
オールステンレス仕様

※1 積載台寸法600×700mm以下は上カバーSUS304が標準となります。

ラインナップ

Lineup

型式
秤量
目量
載台寸法(mm)
自重
検定対応
A × B
C
H
TD-100-30
30kg
0.01kg
520 × 520
80
220
約75㎏
×
TD-100-60
60kg
0.01kg
520 × 520
80
220
約75㎏
×
TD-100-150
150kg
0.05kg
600 × 700
75
220
約110㎏
×
TD-100-300
300kg
0.1kg
900 × 900
75
220
約150㎏
TD-100-600
600kg
0.2kg
900 × 900
75
250
約200㎏
1200 × 1200
75
250
約340㎏
TD-100-1000
1000kg
0.5kg
1200 × 1200
75
320
約490㎏
1500 × 1500
75
320
約650㎏
TD-100-1500
1500kg
0.5kg
1200 × 1200
75
320
約490㎏
1500 × 1500
75
320
約650㎏
TD-100-2000
2000kg
1kg
1200 × 1200
75
320
約490㎏
1500 × 1500
75
320
約650㎏
1800 × 1800
75
350
約770㎏
TD-100-3000
3000kg
1kg
1200 × 1200
75
350
約490㎏
1500 × 1500
75
350
約650㎏
1800 × 1800
75
450
約800㎏
×

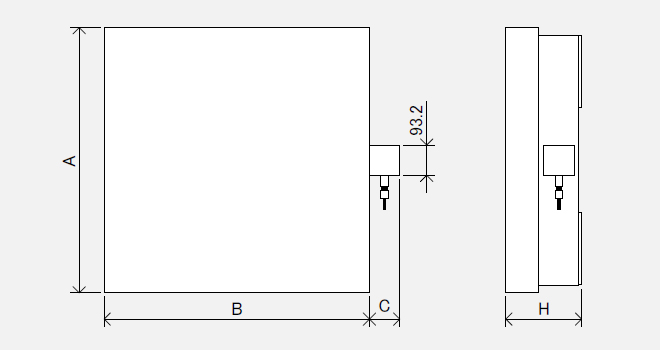

LBMシリーズ 外形寸法

※その他特殊積載台寸法の製作も承ります。お気軽にお問合せください。

※ 秤量300㎏未満の検定付きを御要望の場合は、TD-400シリーズにて対応させて頂きます。

オプション

Options

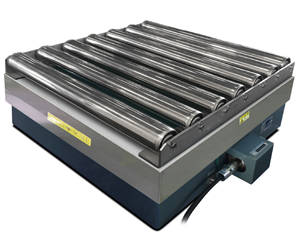

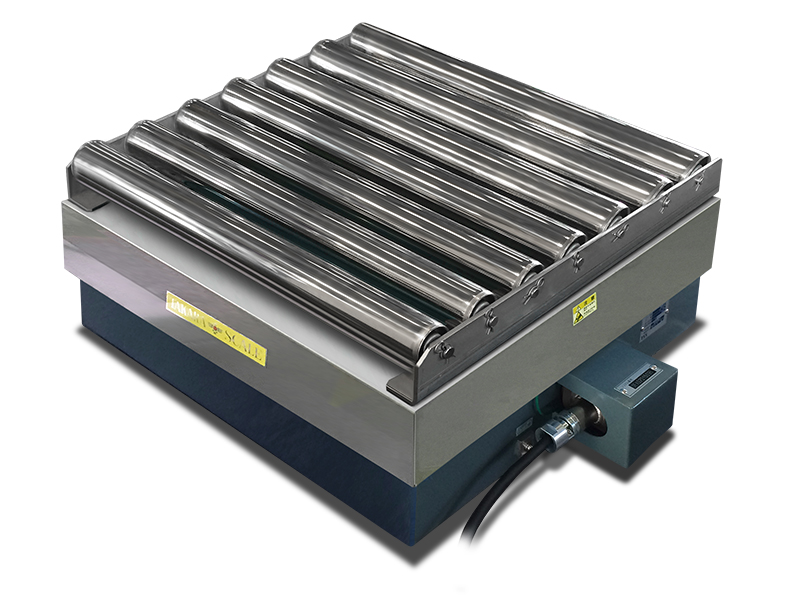

フリーローラー/載台カバー

フリーローラー/載台カバーオプション

各積載台寸法においてSUS304製上カバー、フリーローラーのオプションを準備しております。
フリーローラーにつきましてはSS400製、オールステンレス製等、御指定の材質で製作致します。
上写真はSUS304製上カバー、SUS304製フリーローラー付きです。

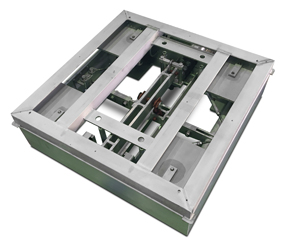

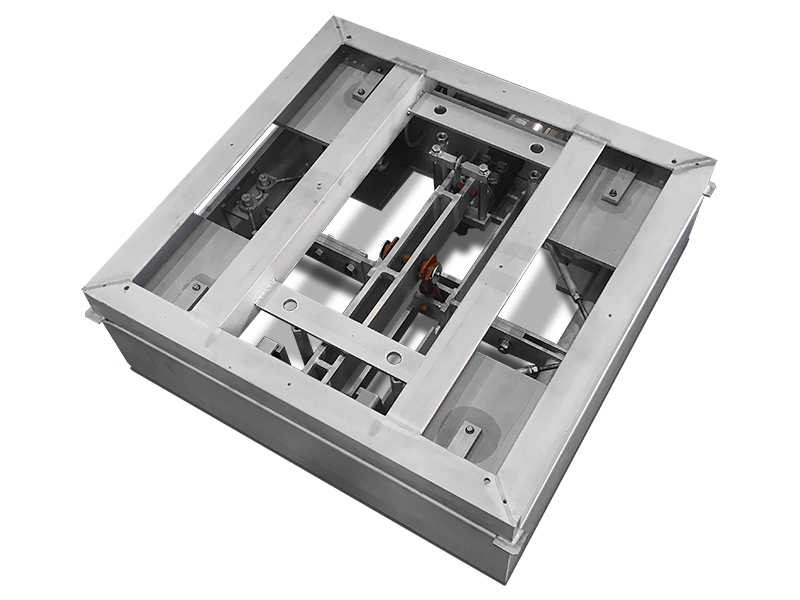

オールステンレス仕様

オールステンレス仕様オプション

SUS304製上カバー、周囲枠のみSUS304仕様、内部槓桿も含むオールSUS304仕様等、御要望に合った材質にて製作させて頂きます。
上写真はオールSUS304仕様 (※) です。 ※ 刃及び刃受け等はSS400製になります。

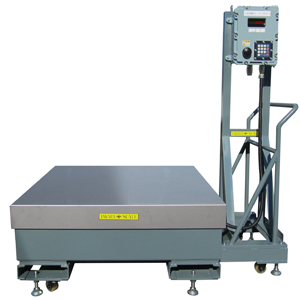

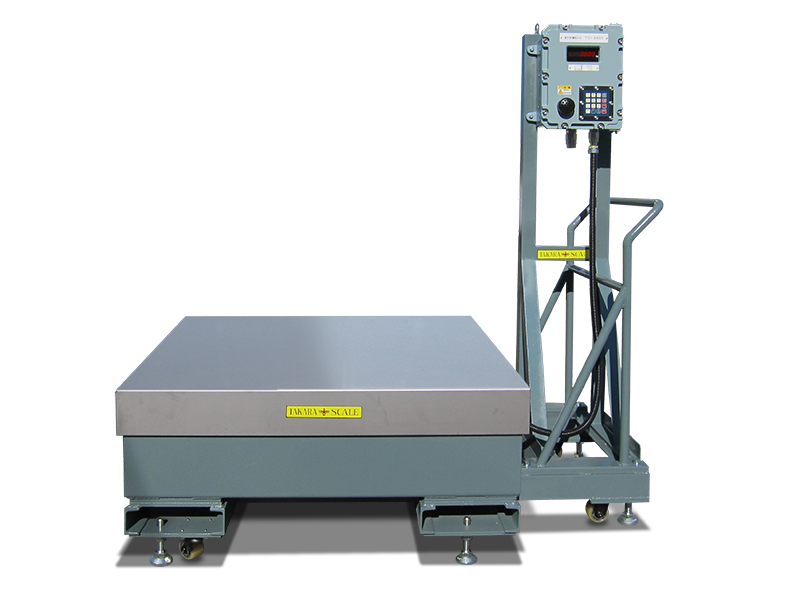

一体型移動台車付きオプション

一体型移動台車付き

計量台と指示計がフォークリフト移動用チャンネル付き架台と一体型になった移動が容易なタイプです。 車輪と手押しハンドルを追加し、人手で移動が可能なタイプもございます。
各秤量、各積載面にて対応させて頂きますのでお問合せください。

左写真はフォークリフトチャンネル付き一体型架台、車輪及びハンドル付きです。

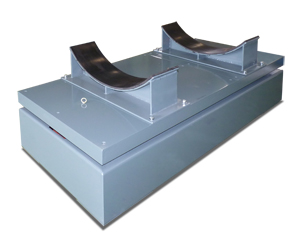

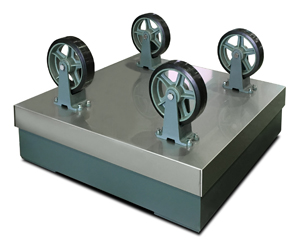

ボンベ計重機 (架台タイプ、ローラータイプ)

ボンベ積載用架台、積載後に回転が必要なケースに対応したローラー型受け台等、ご要望に合わせて設計製作させて頂きます。 その他、常に散水が必要な場合に対応する為、ステンレス製本質安全防爆型ロードセルを使用した完全防水仕様(IP68)等、特殊仕様にも対応させて頂きますので、お気軽にお問合せください。

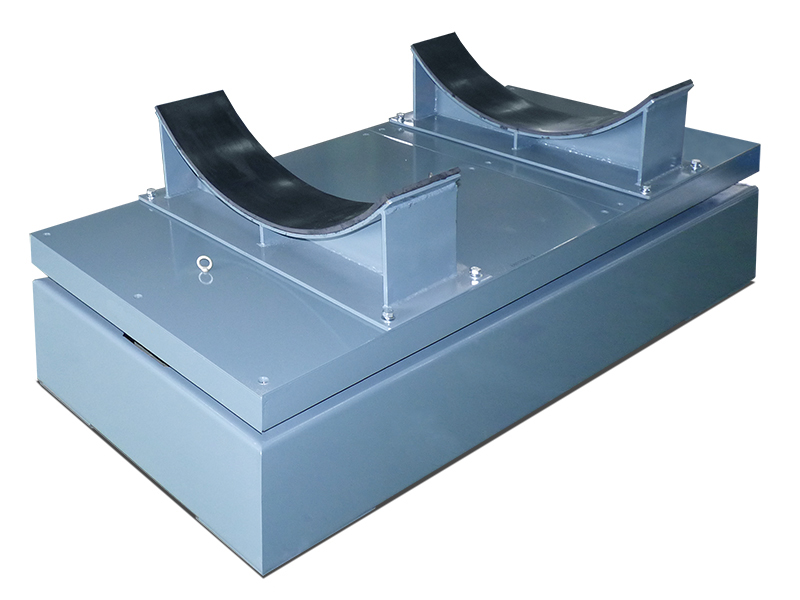

ボンベ積載用架台オプション

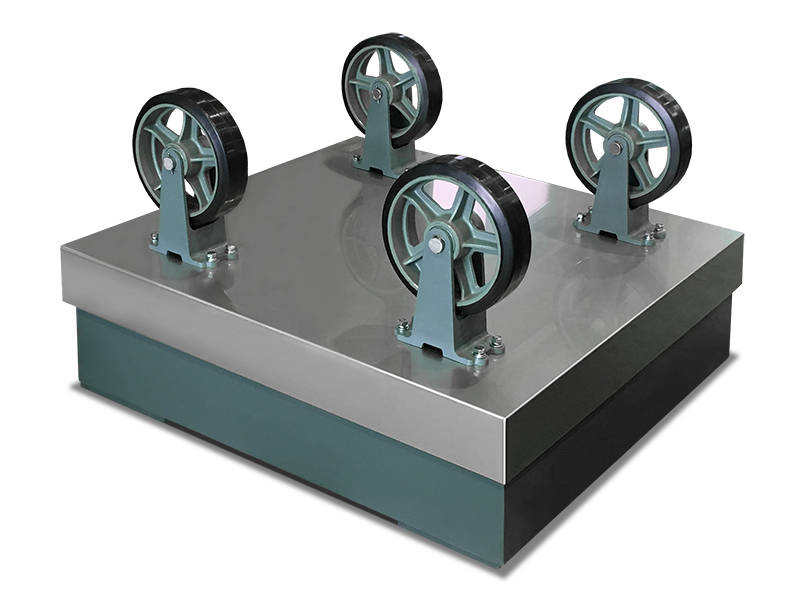

ローラー型受け台オプション
