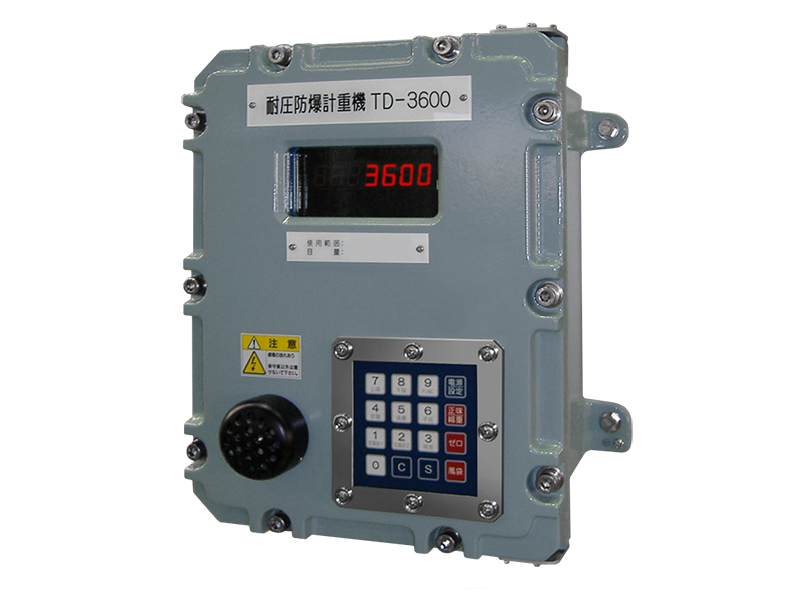

TD-3600耐圧防爆型指示計
各種I/Fで様々な制御に対応
出力12点、入力8点の制御入出力と9種のシーケンスモード（※）を標準で搭載し、様々な計量制御に対応できます。
※ ①比較投入制御、②比較排出制御、③比較計量制御、④シーケンス投入制御、⑤シーケンス排出制御、⑥充填機制御、⑦コンベヤ静止計量制御、⑧コンベヤ通過計量制御、⑨パッカースケール制御
また、RS422/485、RS232C、4～20mA出力など、各種オプションI/Fで、重量値の出力やデータ通信ができます。
外部入力を使用して登録品種の切り替え 、シリアル通信を使用した制御データの変更など高度な連携も可能です。
主仕様Main Specifications
| 型式 | TD-3600 |
|---|---|
| 型式検定合格番号 | 第TC19312号 |
| 防爆性能 | ExdⅡBT4 |
| 表示分解能 | 1/6000 Max. |
| ロードセル電源 | DC10V±5% 120mA Max.（リモートセンス方式） |
| 電源電圧 | AC100～240V 50/60Hz ブザー電圧はAC100/110V又はAC200/220V（工場出荷時に設定） |
| 消費電力 | 40VA Max. |
| 表示 | 赤色 7segLED（字高15mm）・赤色LED 8点 |
| 外部出力 | 8点 接点出力 (AC250V/DC30V 0.5AMax.) |
| 外部入力 | 12点 接点又はオープンコレクタ 絶縁型Ic=8mA(Min.) |
| 外形寸法 | 270×350×180mm（突起物及び引込金具含まず） |
| 自重 | 約17.0kg |
| 保護等級 | IP53 |

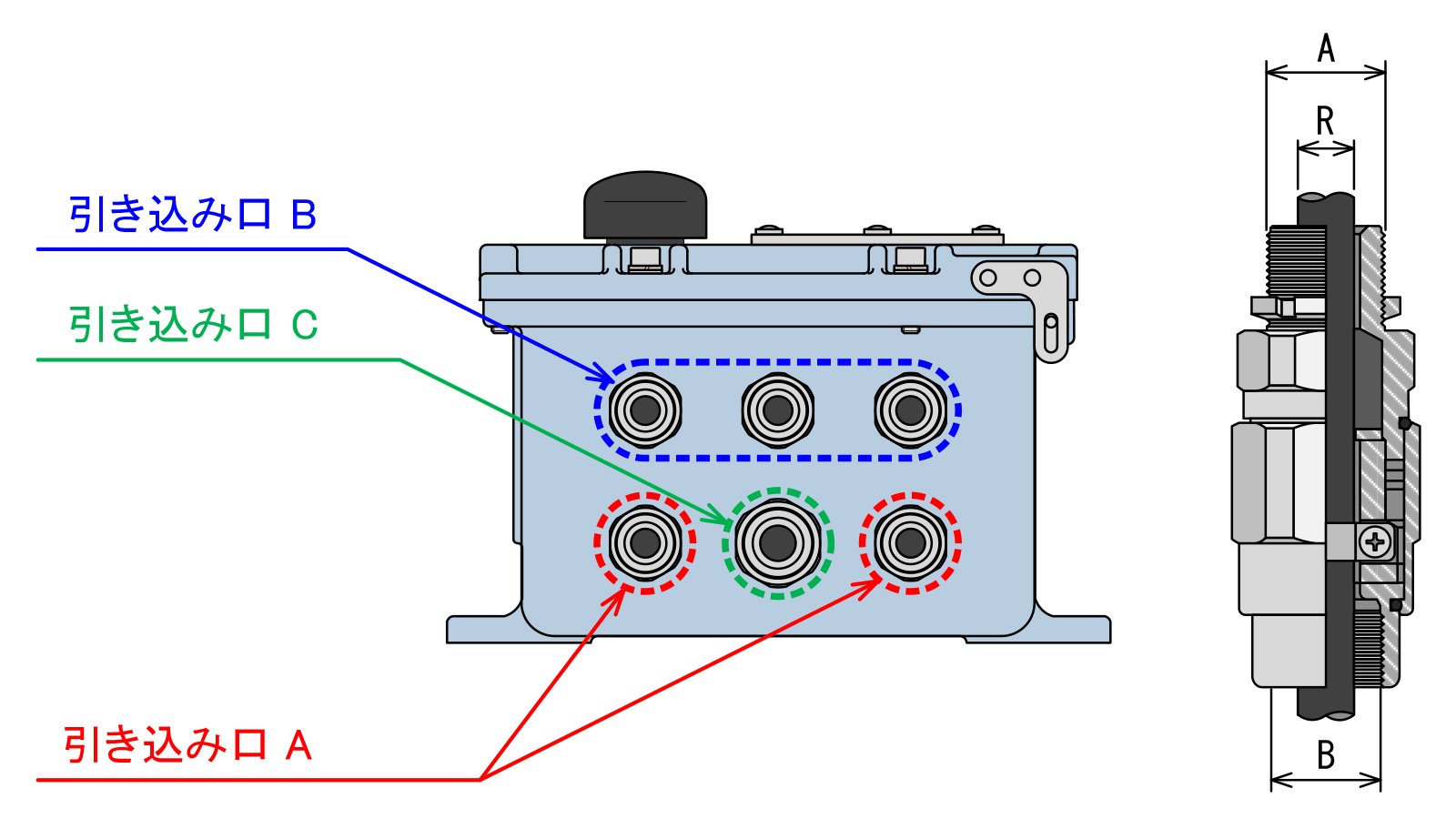

引き込み金具はケーブル径に合わせて変更可能
配線引き込み金具は、ご使用のケーブル径に適合する耐圧パッキンが組み込まれたものに変更できます。
引き込み口 A（G3/4×2箇所）は適合ケーブル径Φ10～12mmの「GETV10-A112」が標準装備、引き込み口 B（G1/2×3箇所）と引き込み口 C（G3/4×1箇所）は標準で封止プラグが装着され、オプションで引き込み金具に変更できます。
| 標準 | 型式 | 適合ケーブル（R） | 機器側ねじサイズ（A） | 保護管側内ネジサイズ（B） | |
|---|---|---|---|---|---|
| 引き込み口 A | 〇 | GETV10-A008 | φ6mmを超えてφ8mmまで | G2/1（PF1/2） | G1/2（PF1/2） |
| 〇 | GETV10-A110 | φ8mmを超えてφ10mmまで | G2/1（PF1/2） | G1/2（PF1/2） | |
| ● | GETV10-A112 | φ10mmを超えてφ12mmまで | G2/1（PF1/2） | G1/2（PF1/2） | |
| 〇 | NLG-16（封止プラグ） | - | G2/1（PF1/2） | - | |
| 引き込み口 B | △ | GETV10-A008 | φ6mmを超えてφ8mmまで | G2/1（PF1/2） | G1/2（PF1/2） |
| △ | GETV10-A110 | φ8mmを超えてφ10mmまで | G2/1（PF1/2） | G1/2（PF1/2） | |
| △ | GETV10-A112 | φ10mmを超えてφ12mmまで | G2/1（PF1/2） | G1/2（PF1/2） | |
| ● | NLG-16（封止プラグ） | - | G2/1（PF1/2） | - | |
| 引き込み口 C | △ | GETV20-A212 | φ10mmを超えてφ12mmまで | G3/4（PF3/4） | G3/4（PF3/4） |
| △ | GETV20-A214 | φ12mmを超えてφ14mmまで | G3/4（PF3/4） | G3/4（PF3/4） | |
| △ | GETV20-A216 | φ14mmを超えてφ16mmまで | G3/4（PF3/4） | G3/4（PF3/4） | |
| ● | NLG-22（封止プラグ） | - | G3/4（PF3/4） | - |
※ 「●」：標準装着品、「〇」：標準仕様で変更可能、「△」：オプションで変更可能
オプションOptions
| OP-05 | アナログ出力I/F（4～20mA出力）精度1/3000 |
|---|---|
| OP-59 | アナログ出力I/F + RS-422/485I/F |
| OP-92 | RTC + RS-422I/F |
| OP-93 | RS-422/485I/F + RS-422I/F |
| プリンタ | パネルマウントプリンタ AD-8118D ※安全場所設置 | SDカード機能付パネルマウント型プリンタ MD252 ※安全場所設置 | 内圧防爆型プリンタ NP-100 |
| その他 | PC用データ収集ソフト | 英語表記仕様 （キーシト及び状態表示LEDが英語） |
その他周辺機器Other peripheral equipment

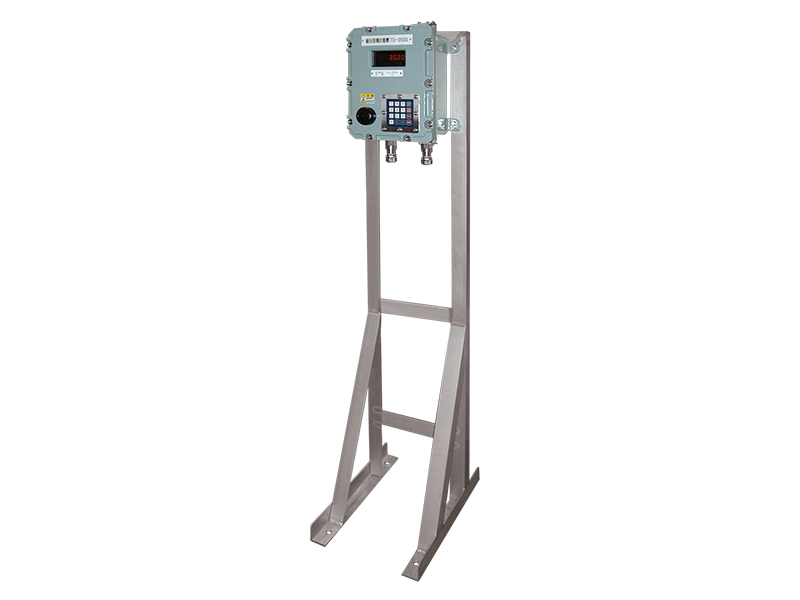

OP-A1自立スタンド
指示計をフロアに固定して自立させるスタンドです。
写真の材質はSUS304（酸洗い仕上げ）ですが、標準のSS400塗装仕上げもご選択頂けます。

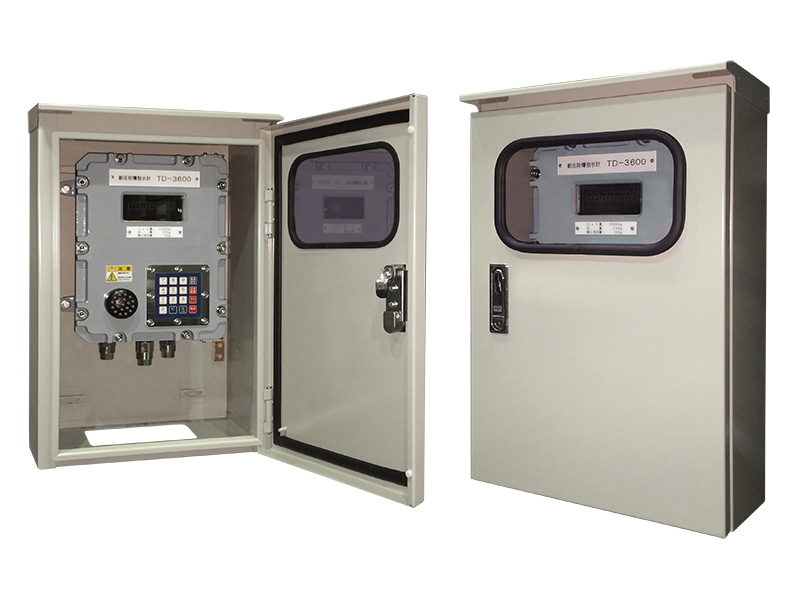

OP-A2防雨ボックス
指示計全体をボックスに収納することで、直接風雨が当たることを防ぎます。
写真の材質はSS400塗装仕上げですが、SUS304製もご選択頂けます。
OP-A3外部表示器 TG-3600iopen_in_new
耐圧防爆型指示計の重量値を安全エリアで表示できる外部表示器です。
重量値の表示に加え、オプションで風袋引きやゼロセットなどの遠隔操作、重量値のBCD出力などが可能です。

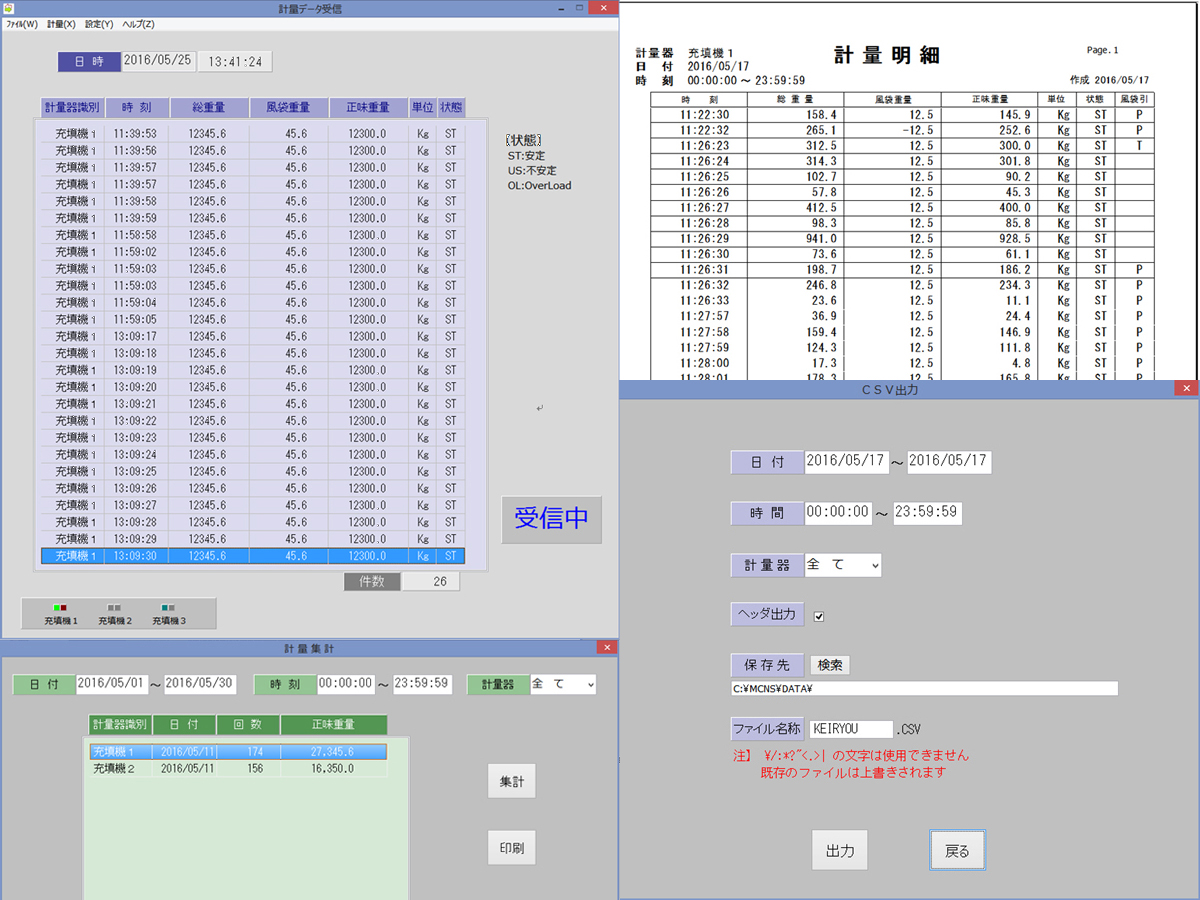

OP-A4PC用データ収集ソフトopen_in_new
最大10台の計量器や充填機などを接続し、計量データのリアルタイム収集、計量データの閲覧及び印刷、CSVファイルでのデータ出力などができます。
外形寸法Dimensions

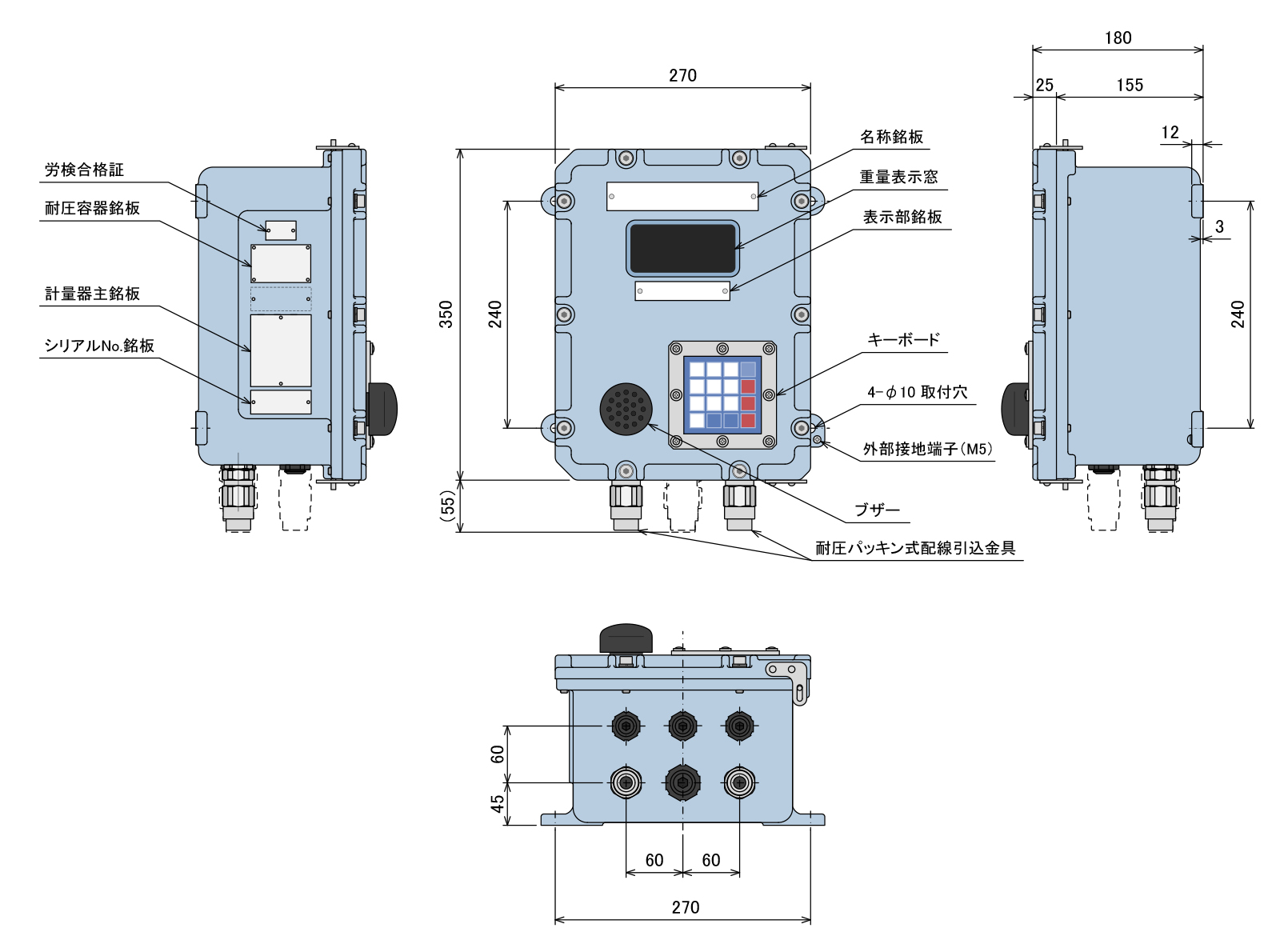

耐圧防爆型指示計 TD-3600 外形寸法図
