> タンクスケール

DF-KE+TD-3600/4500Ⅱ

耐圧防爆型タンクスケール
現場表示・制御可能
防爆性能 ExdⅡBT4

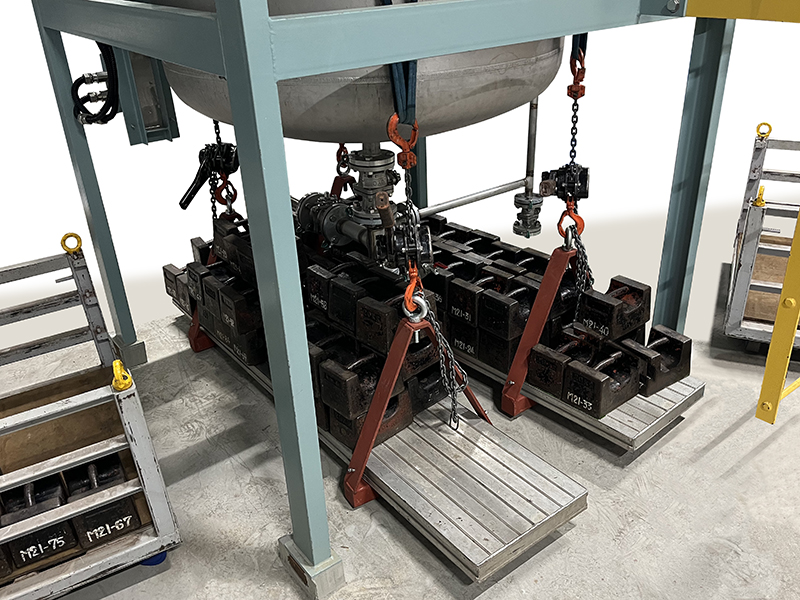

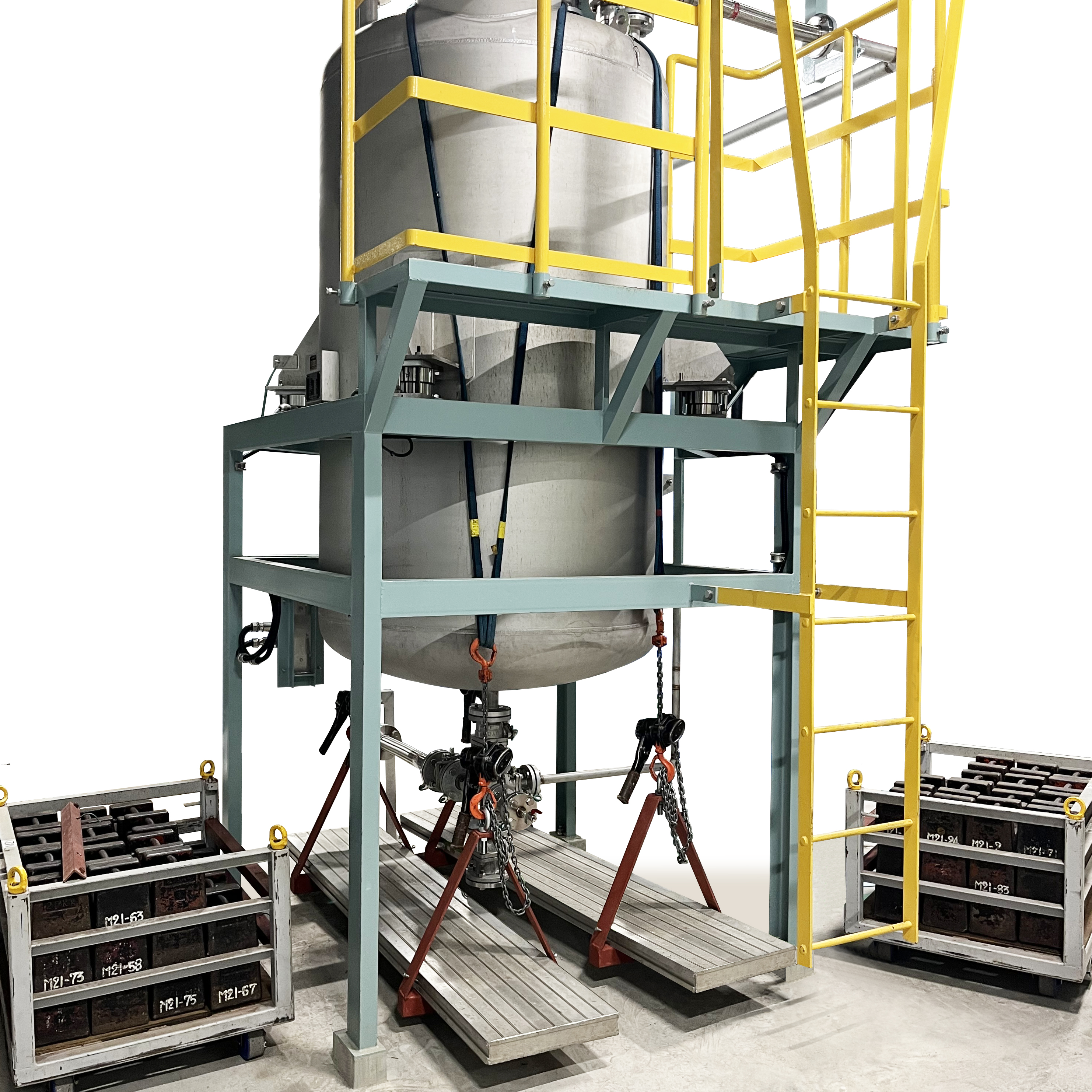

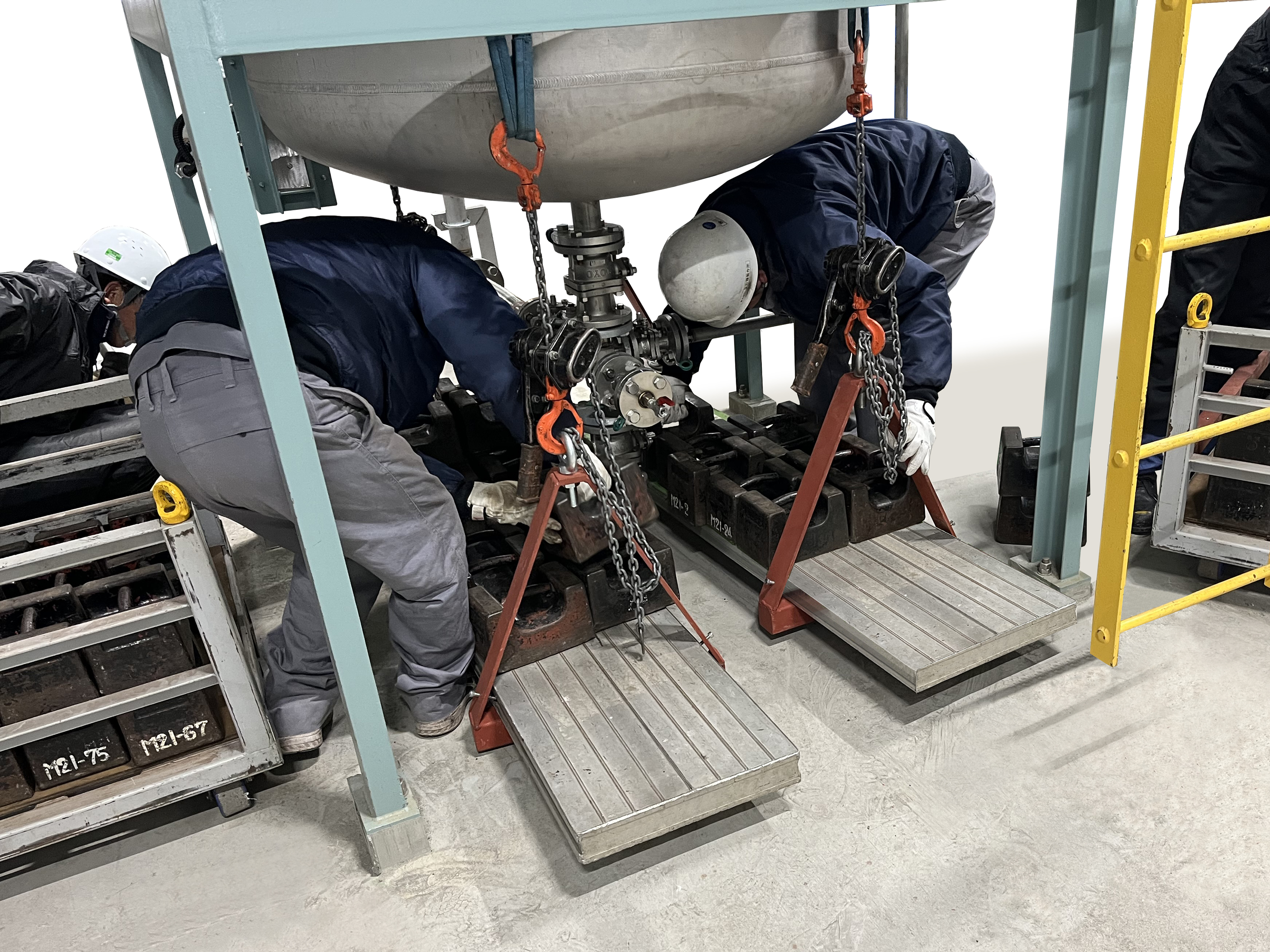

現地実荷重調整対応可能

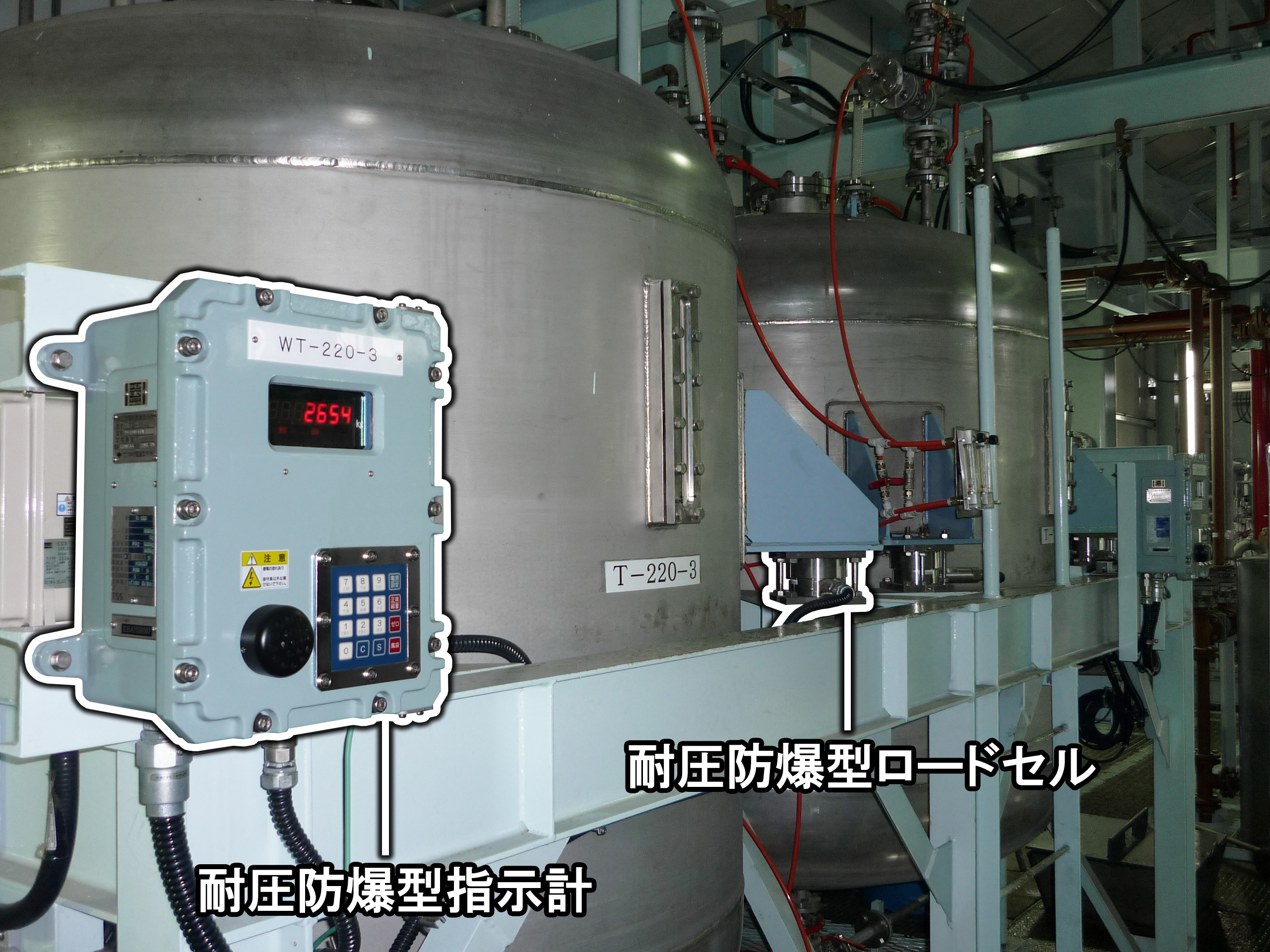

上写真は「指示計TD-3600+ロードセルDFシリーズの組み合わせ」

タンク計量を計画から現地調整までサポート

耐圧防爆型ロードセル及び和算箱により、ZONE1、ZONE2等の危険場所でタンクの計量が可能。
耐圧防爆指示計による現場表示、制御入出力による外部機器の制御も可能です(定量到達による投入停止や排出開始、上下限到達による警報など)。
ロードセルの選定から現地実荷重調整までサポート致しますので、お気軽に御相談ください。

ロードセル


DFS-50L-KE
DFS-100L-KE
DFS-200L-KE
DFS-300L-KE
DF-500LA-KE
DF-1-KE
DF-2-KE
DF-5-KE
DF-10-KE
DF-20-KE
定格荷重
50kgf~20tf
定格出力 (R.O.)
2.0±0.002mV/V
非直線性
±0.05%R.O.
温度保証範囲
-10~+60℃
許容温度範囲
-20~+70℃
許容過負荷
150%R.L.
限界過負荷
200%R.L.
ロードセルケーブル長
DFS-50L-KE~DFS-300L-KE:3m
DF-500LA-KE~DF-2-KE:5m
DF-5-KE~DF-20-KE:10m
材質
ステンレス
保護等級
IP67相当
防爆性能
ExdⅡBT4
和算箱

JB-60-3-KE (3点式用)
JB-60-4-KE (4点式用)
材質
アルミ鋳物 (AC4C)
保護等級
IP62相当
防爆性能
ExdⅡBT4

秤量及び目量 設定例

タンク総重量
(※1)
秤量 (正味量)
ロードセル
ロードセル
支持点数
目量
(※2)
最小表示
(※3)
300kg
100kg
DFS-200L-KE
3点
0.05㎏
0.05kg
4点
0.05㎏
0.05kg
600kg
300kg
DF-500LA-KE
3点
0.05㎏
0.05kg
4点
0.1㎏
0.1kg
2000kg
1000kg
DF-1-KE
3点
0.5㎏
0.2kg
4点
0.5㎏
0.2kg
3000kg
1500kg
DF-2-KE
3点
1㎏
0.5kg
4点
1㎏
0.5kg
10000kg
5000kg
DF-5-KE
3点
5㎏
1kg
4点
5㎏
1kg
20000kg
10000kg
DF-10-KE
3点
5㎏
2kg
4点
5㎏
2kg
40000kg
20000kg
DF-20-KE
3点
10㎏
2kg
5点
10㎏
5kg

※1 タンク空重量と正味重量の合計値です。

※2 精度保証可能な目量です(床及び架台の強度、接続配管の状況により異なります)。

※3 分解能として表示可能な目量です(架台及び床の強度、接続配管の状況により異なります)。

○上記は一般的な条件による設定例です。上記の表にないタンク重量への対応、ロードセル変更による高精度対応などご要望に応じた御提案をさせて頂きますので、お気軽に当社までお問合せください。

DFシリーズ用オプション

Options for DFseries

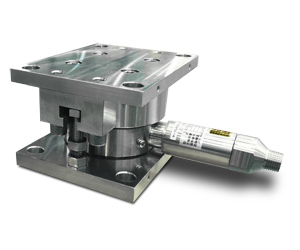

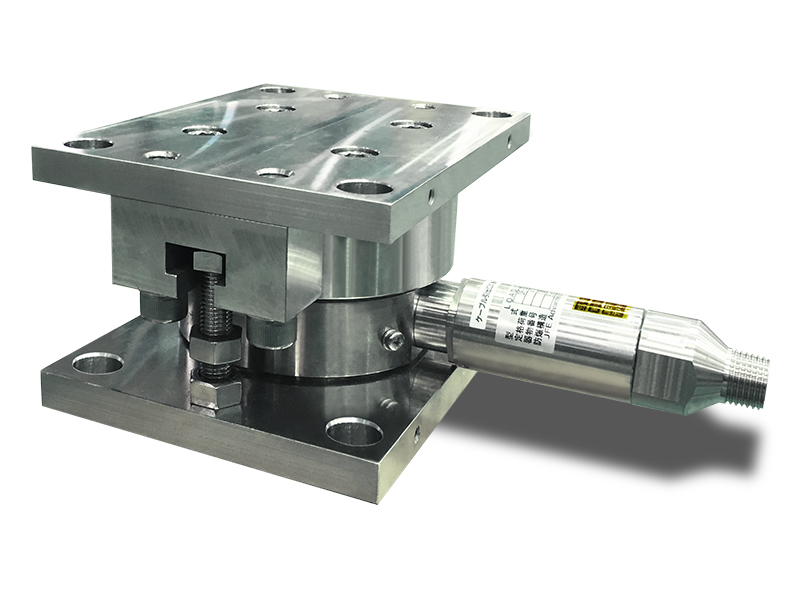

浮き上がり防止機構

DFシリーズは揺れ止め機構は内蔵しておりますが、浮き上り防止を行うには別途対策が必要となります。当オプションを組み込む事でタンク側での浮き上り防止対策が不要となります。

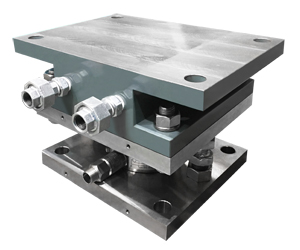

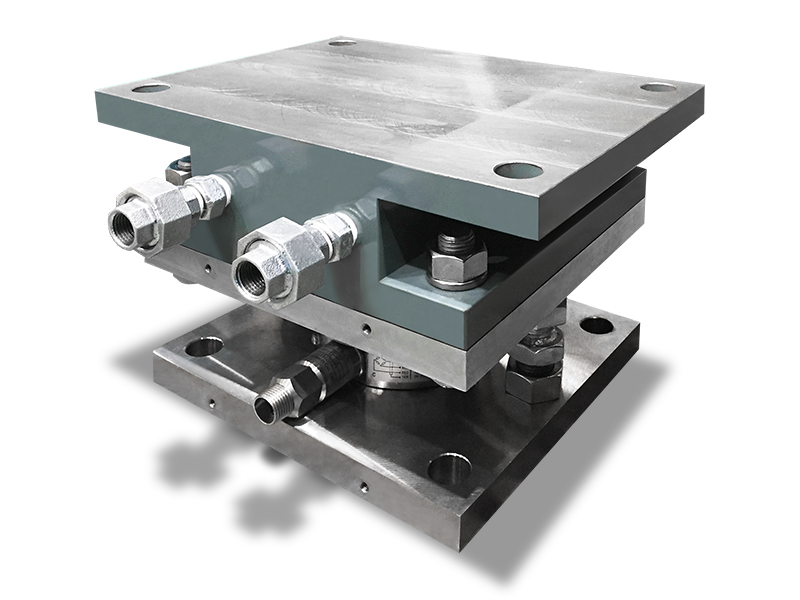

水冷ジャケットブロック

ロードセルの温度が変化すると重量値のスパン変化により計量誤差が発生します。タンク本体が高温になる場合、当オプションの組み込みによりにロードセルへの温度影響を軽減できます。

耐圧防爆型デジタル指示計

Digital Indicator

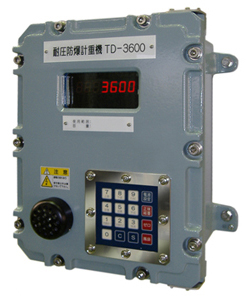

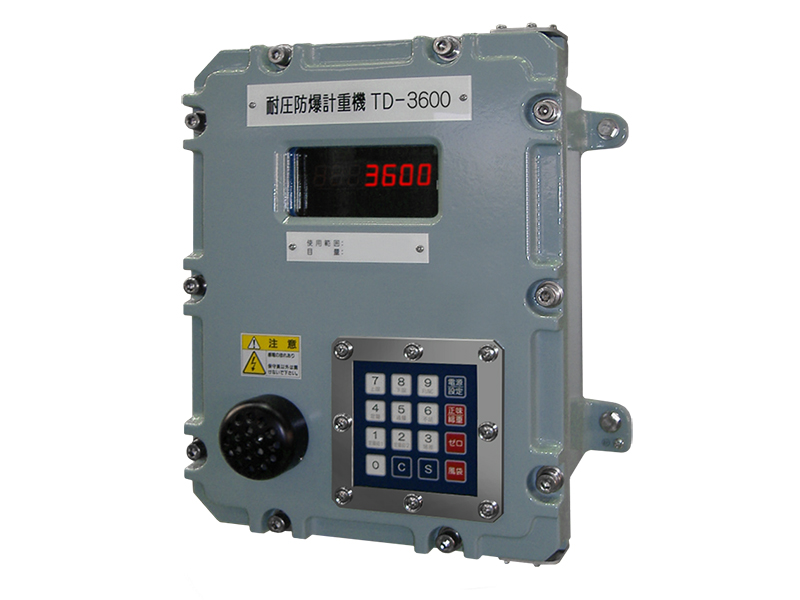

TD-3600

ExdⅡBT4

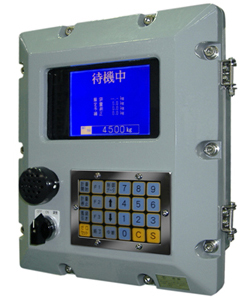

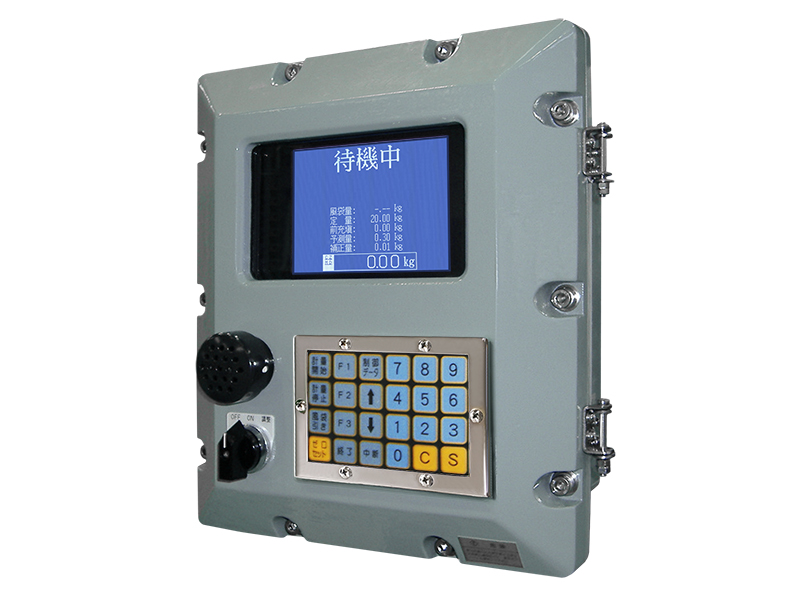

TD-4500Ⅱ

ExdⅡBT5
スタンダード型指示計
高機能型指示計

ダウンロード

Download

タンクスケール・ホッパースケールカタログ
