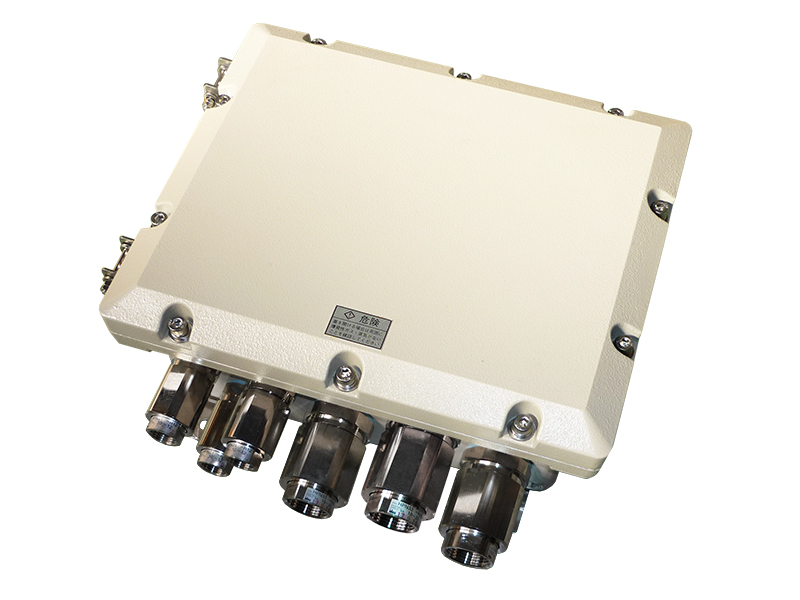

TEX-0707耐圧防爆型CC-Linkリモートユニット
危険場所で多数のI/Oを交通整理
防爆ボックス内にCC-Linkリモートユニットを収納。
ZONE1及びZONE2の危険エリアで、PLCのDI、DO、通信などのI/Fが手軽に拡張できます。
危険エリアで多数の入出力を取りまとめ、CC-Linkで安全場所のPLCと通信することで配線敷設コストを大幅に削減することができます。
また、当社耐圧防爆型PLC（
TEX-PLCopen_in_new
）と併せてご使用した頂くことで、非防爆の制御盤と同様の制御が危険エリアで実現できます。

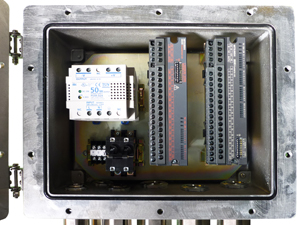

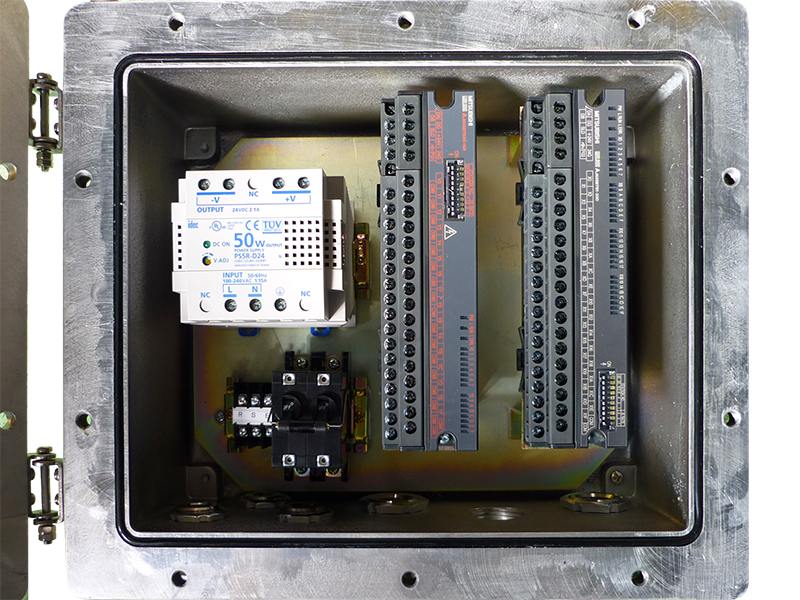

最大3台のリモートユニットを収納可能
最大3台のCC-Linkリモートユニットを収納できるので、小規模な装置であれば1台に入出力を取りまとめることができます。
また、スイッチング電源を搭載しているので、AC100～240Vを供給することで使用ができ、DC電源を確保しにくい危険エリアへの設置が容易です。
アナログ入出力、温度センサー入力など、標準以外のユニットの収納をご希望の場合はお問合せください。
主仕様Main Specifications
| 型式 | TEX-0707 | |
|---|---|---|
| 労検認定型式 | TEX0707 | |
| 型式検定合格番号 | 第TC18134号 | |
| 定格 | AC100V 50/60Hz (208mA) | AC200V 50/60Hz (153mA) | DC24V (400mA) |
| 標準ユニット構成 | CC-Link 入力ユニット | AJ65SBTB1-32D（32点共通コモン）※ | CC-Link 出力ユニット | AJ65SBTB2N-16R（16点リレー出力共通コモン）※ | 電源 | PS5R-D24（IDEC） 入力電圧：100-240V 50/60Hz 出力：DC24V 50W |
サーキットプロテクタ | NRAS2100 (IDEC) |
※外部収納ユニットは変更可能です。詳しくはお問合せください。

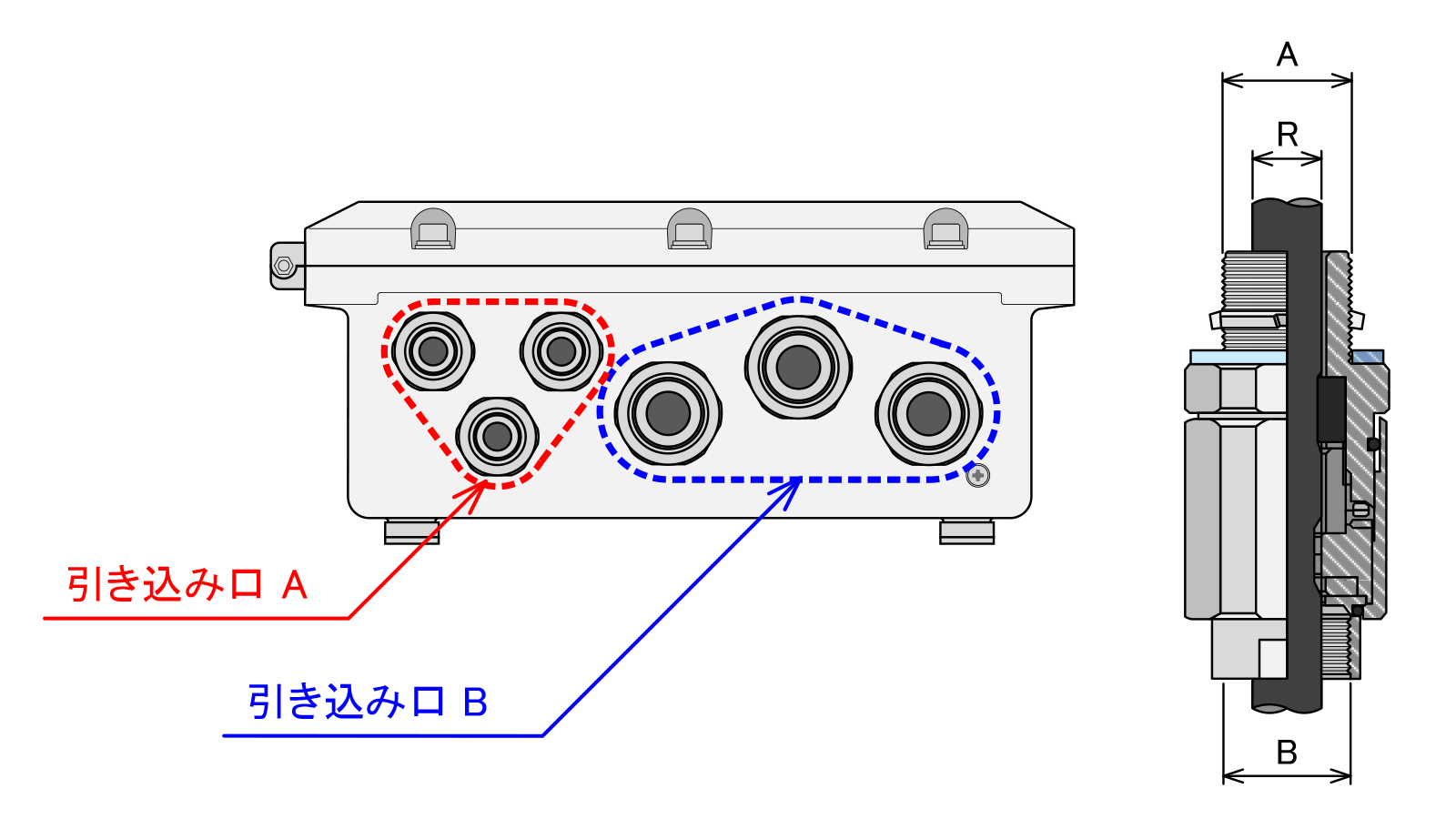

引き込み金具はケーブル径に合わせて変更可能
配線引き込み金具は、ご使用のケーブル径に適合する耐圧パッキンが組み込まれたものに変更できます。
引き込み口A（G3/4×4箇所）は適合ケーブル径Φ10～12mmの「HPN21（R12）」が標準装備、引き込み口B（G1×1箇所）は標準で封止プラグが装着され、オプションで引き込み金具に変更できます。
| 標準 | 型式 | 適合ケーブル（R） | 機器側ねじサイズ（A） | 保護管側内ネジサイズ（B） | |
|---|---|---|---|---|---|
| 引き込み口 A | 〇 | HPN21（R8） | φ6mmを超えてφ8mmまで | G3/4（22mm） | G1/2（16mm） |
| 〇 | HPN21（R10） | φ8mmを超えてφ10mmまで | G3/4（22mm） | G1/2（16mm） | |
| ● | HPN21（R12） | φ10mmを超えてφ12mmまで | G3/4（22mm） | G1/2（16mm） | |
| 〇 | HPN22（R14） | φ12mmを超えてφ14mmまで | G3/4（22mm） | G3/4（22mm） | |
| 〇 | HPN22（R16） | φ14mmを超えてφ16mmまで | G3/4（22mm） | G3/4（22mm） | |
| 〇 | GBE-2（封止プラグ） | - | G3/4（22mm） | - | |
| 引き込み口 B | ● | HPN33（R18） | φ16mmを超えてφ18mmまで | G1（28mm） | G1（28mm） |
| 〇 | HPN33（R20） | φ18mmを超えてφ20mmまで | G1（28mm） | G1（28mm） | |
| 〇 | GBE-3（封止プラグ） | - | G1（28mm） | - |
※ 「●」：標準装着品、「〇」：標準仕様で変更可能
外形寸法Dimensions
耐圧防爆型CC-Linkリモートユニット TEX-0707 外形寸法図
