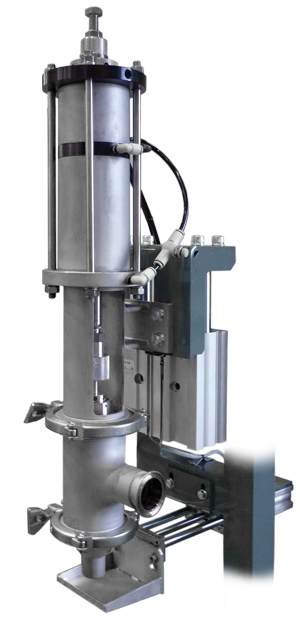

液切れ良好！エア駆動式で防爆対応！
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

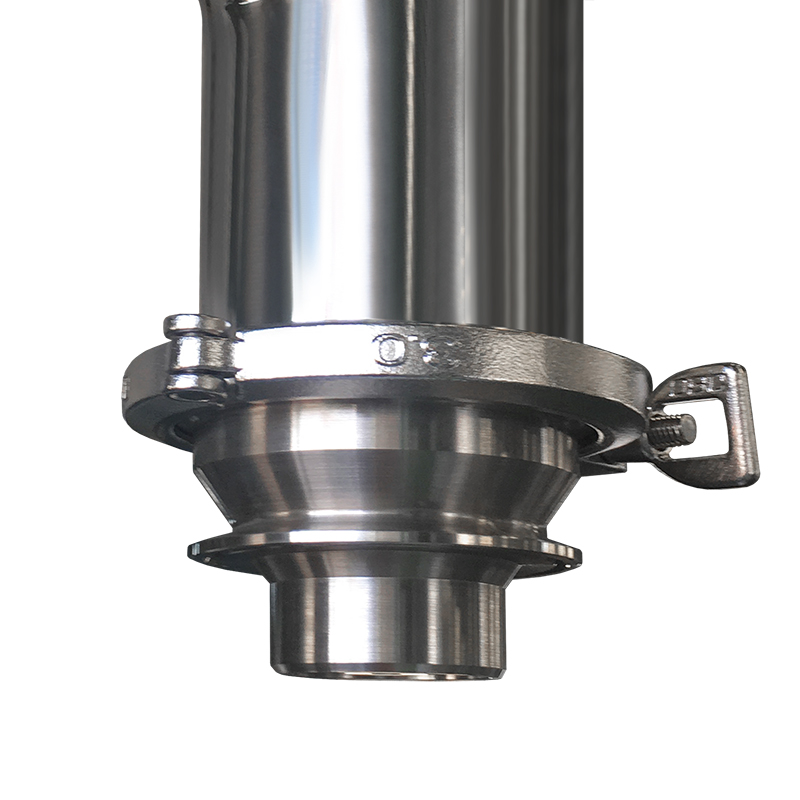

バルブ先端で液を閉止する為、液だれを最小限に抑える事ができます。また、一次側供給圧力の変動による落差の影響を受け難い為、高精度充填が可能です。
エアのみで駆動する為、危険場所でも問題なく御使用頂けます。
オプションにて、ボディ材質をSUS316、SUS316L等に変更する事も可能です。
|
|
|
|
|
|
|
|
|
|
ボディ材質
|
SUS304 |
パッキン材質 |
PTFE |
充填液供給圧 |
最大0.4MPa |
吐出部口径 |
18L缶用 φ20/25mm (内径)
ドラム缶用 φ41mm (内径) |
充填液取合 |
1.5Sフェルール

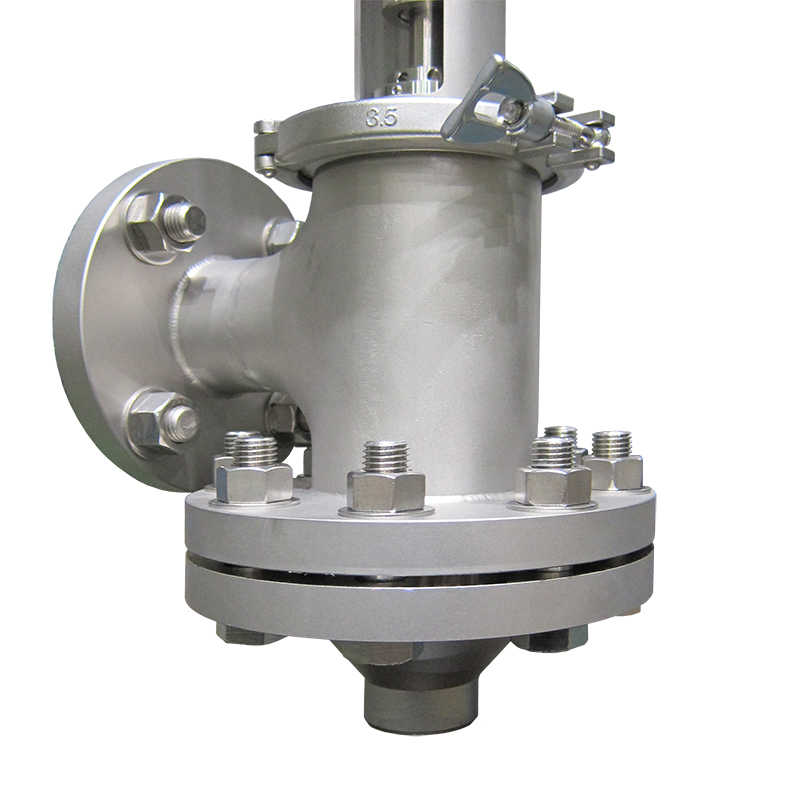

JISフランジ等に変更可 |
動作方式 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
シンプル構造で分解洗浄が容易！
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

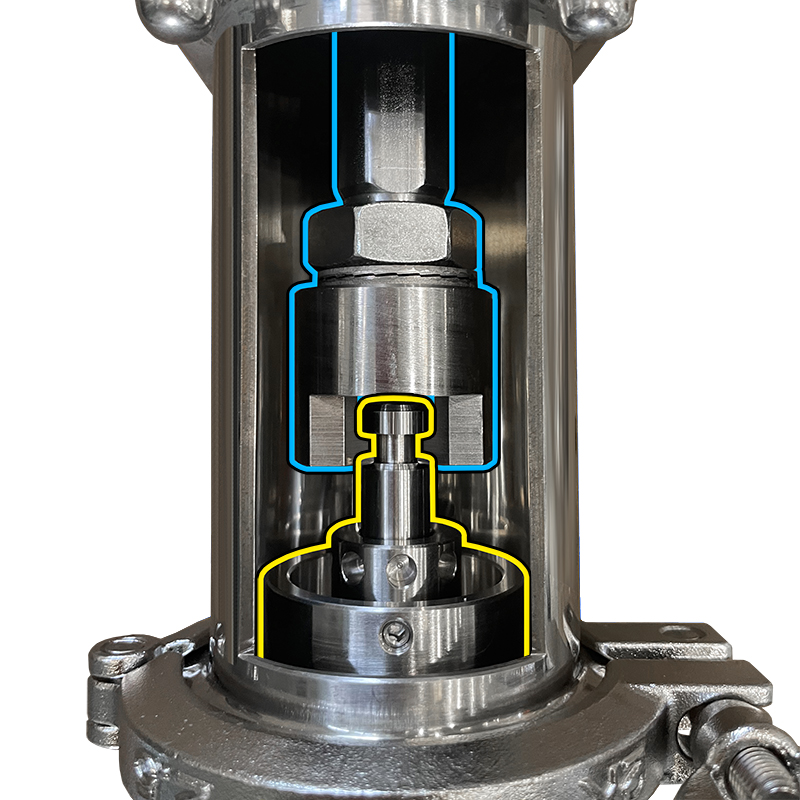

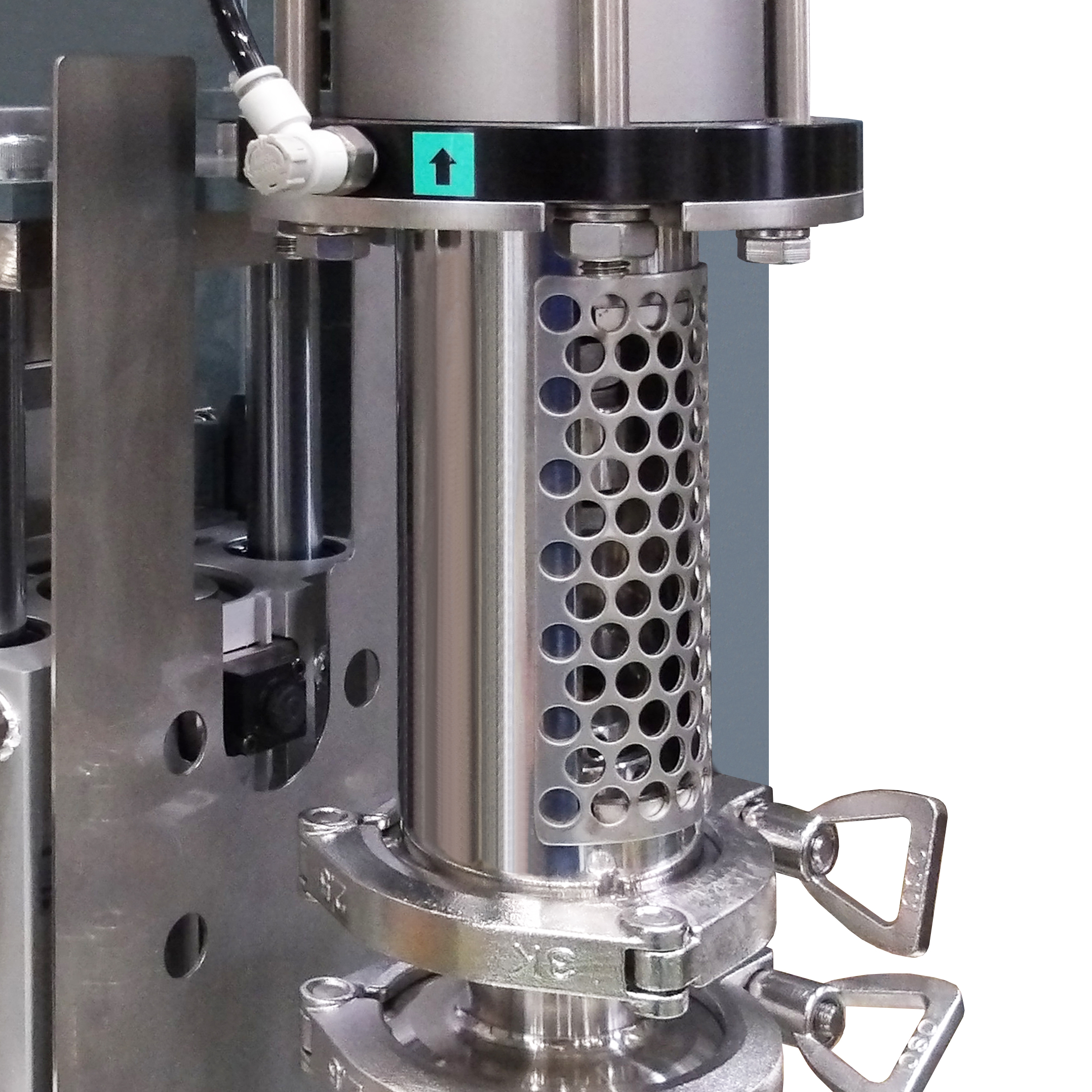

エアシリンダとノズルシャフトの接続部分はクイックカプラーになっている為、切り離しが容易です。
切り離し後、モールドパッキン部を緩めてフェルールフランジを外せば、シャフトが抜ける構造になっているので、完全に分解する事ができます。
ボールバルブ等と異なり、隅々まで洗浄ができるので、製品切り替え時のコンタミ防止等に最適です。
|
|
|
|
|
|
|
|
|
|
|
 |
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
スプリング内蔵の安全設計！
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ローコスト型のシリンダ駆動式バルブは、エア供給が行われなくなると開いてしまう物が多くあり、供給エアのトラブル時に充填液を漏洩させるリスクが高くなります。
弊社製バルブは、標準シリンダ及びオリジナルシリンダ共に、スプリングが内蔵されており、万が一エア供給が途切れた場合も、バルブが閉まる安全方向に動作する設計となっております。
弊社製オリジナルエアシリンダは最大供給圧力0.5MPaに対応可能です(標準シリンダは最大0.4MPa)。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

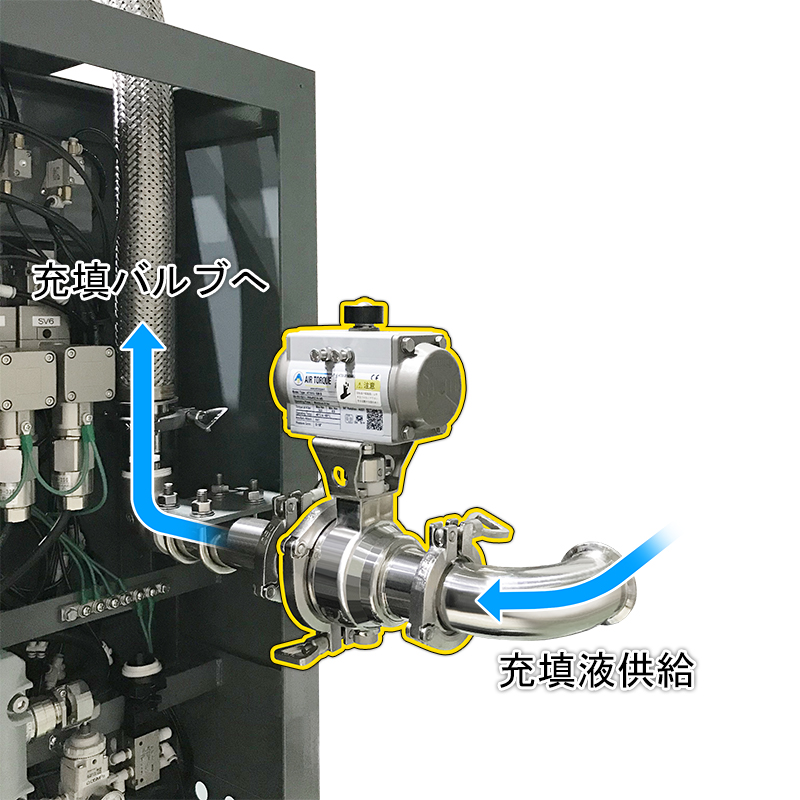

オプションバルブ
|
オールテフロン製バルブ、ジャケット付きバルブ等 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|

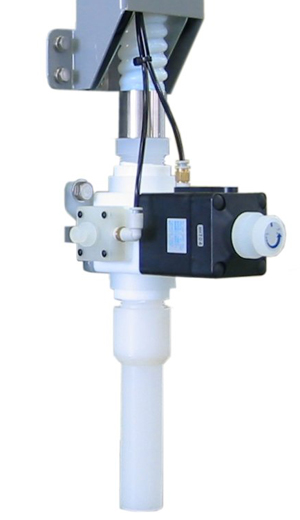

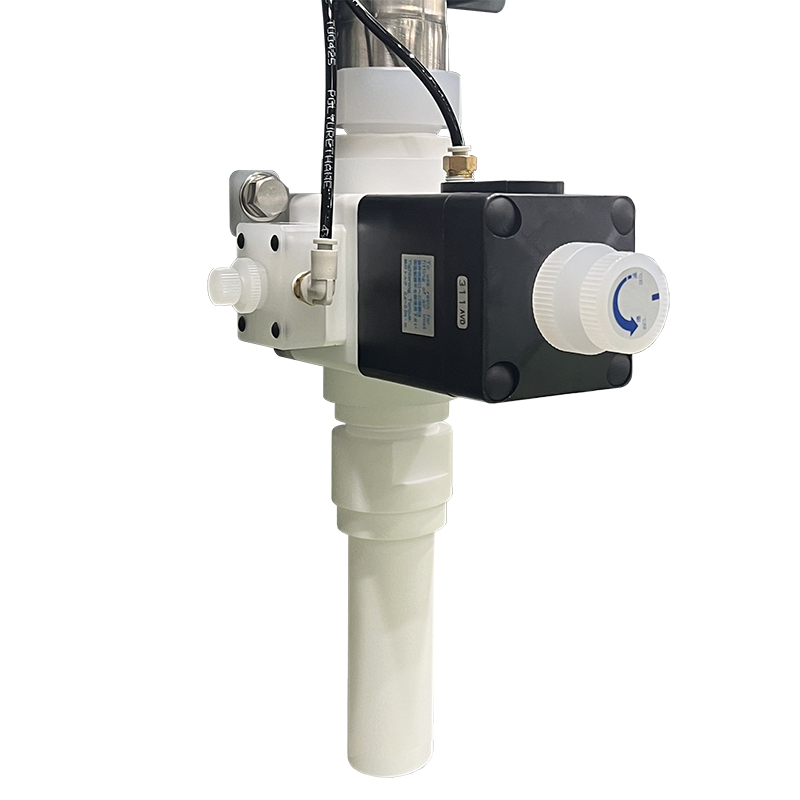

オールテフロン製ダイヤフラム弁
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接液部をオールテフロンとし、腐食性の強い液体等に対応。
弁体は非分解ですが、デッドスペースがなく滑らかな内部なので、洗浄を行えば清浄性を保てます。
|
|
|
|
|
|
|
|
|
型式 |
TMF-T |
|
接液部材質
|
PTFE
|
|
充填液供給圧
|
最大0.5MPa
|
|
吐出部口径
|
φ32mm (内径)
|
|
充填液取合
|
JISフランジ、フェルール等
|
|
動作方式
|
|
2段投入方式/1段投入方式
|
|
※小投入はバイパス弁による
※ダイヤルにより流量調整可能
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|

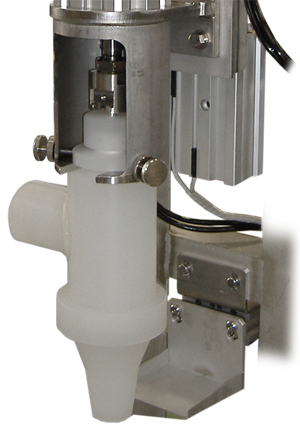

PP製シリンダバルブ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
弊社標準のシリンダバルブの構造を保ちながら、接液部材質を全て樹脂としています。
コスト的にも標準バルブと同等です。
|
|
|
|
|
|
|
|
|
| 型式
|
TFM-SP
|
|
ボディ材質
|
PP (ポリプロピレン)
|
|
パッキン材質
|
PTFE (Oリング：EPDM)
|
|
充填液供給圧
|
最大0.4MPa
|
|
吐出部口径
|
φ32mm (内径)
|
|
充填液取合い
|
Rc1・1/2
|
|
動作方式
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|

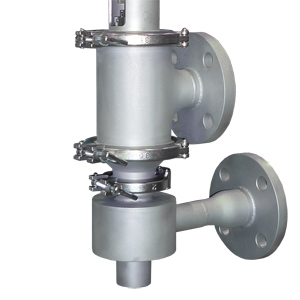

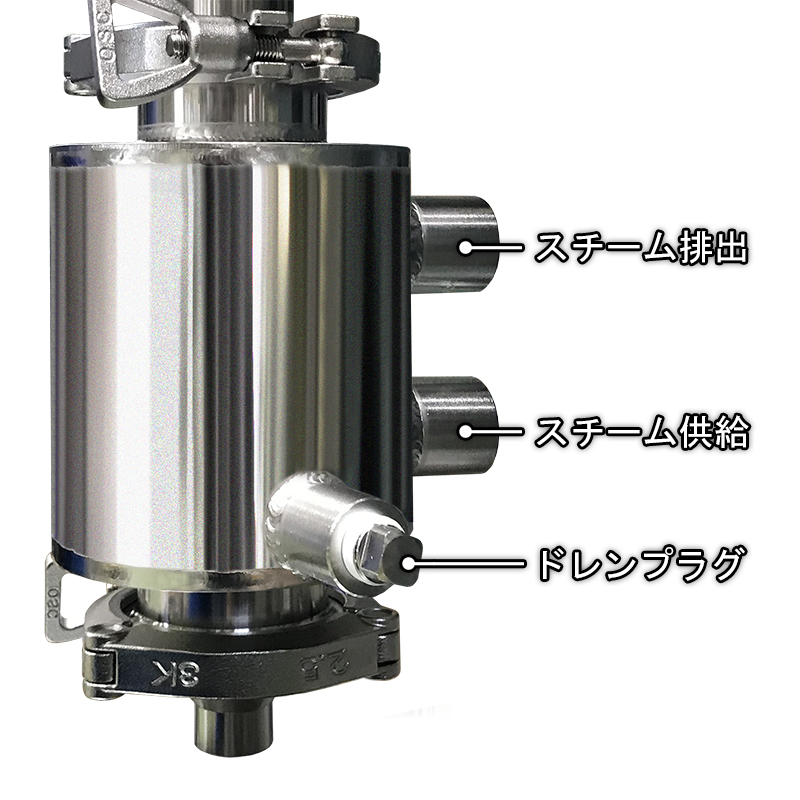

ジャケット付きバルブ
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
蒸気用ジャケット付きで、保温や加熱が必要な充填液に対応。
油脂系製品等、加温しないと固形化する液体への対応が可能です。
納入事例：ホットメルト
粘度：2000mPa・s 供給圧：0.2MPa
蒸気温度：168℃ 充填液温度：120℃
|
|
|
|
|
|
|
|
|
| 型式 |
TFM-SJ |
|
ボディ材質
|
SUS304
|
|
パッキン材質
|
PTFE
|
|
充填液供給圧
|
最大0.4MPa
|
|
充填液取合い
|
JIS10K 100A (変更可能)
|
|
蒸気取合い
|
Rc3/8 (上下2箇所)
|
|
動作方式
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|

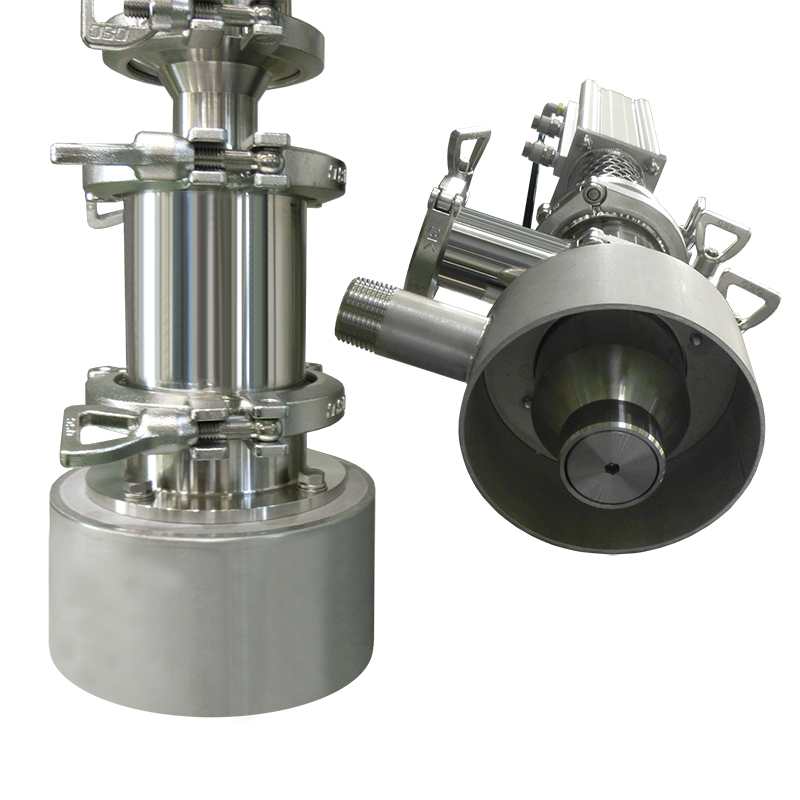

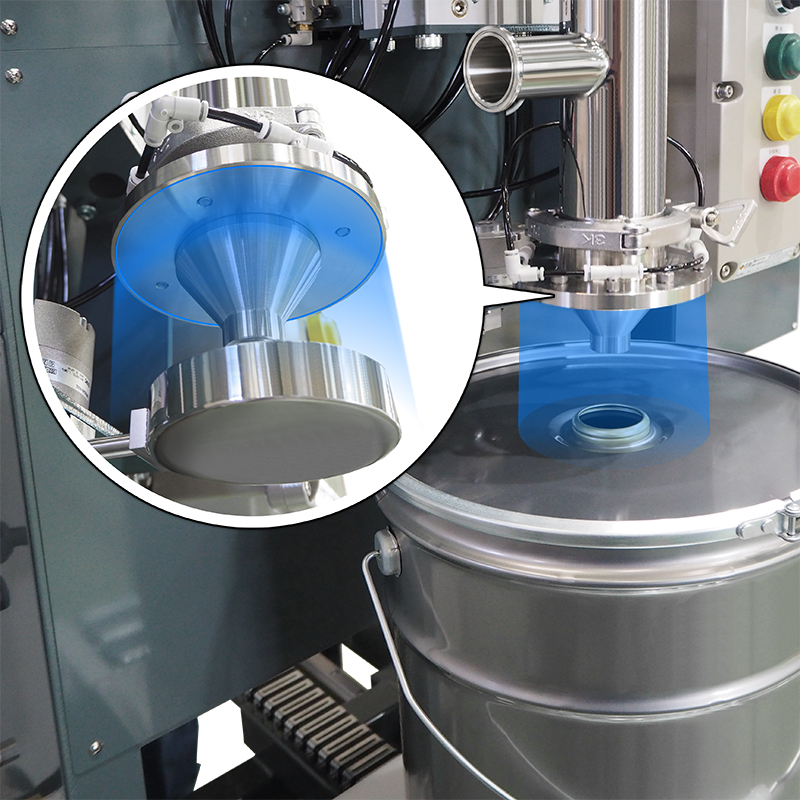

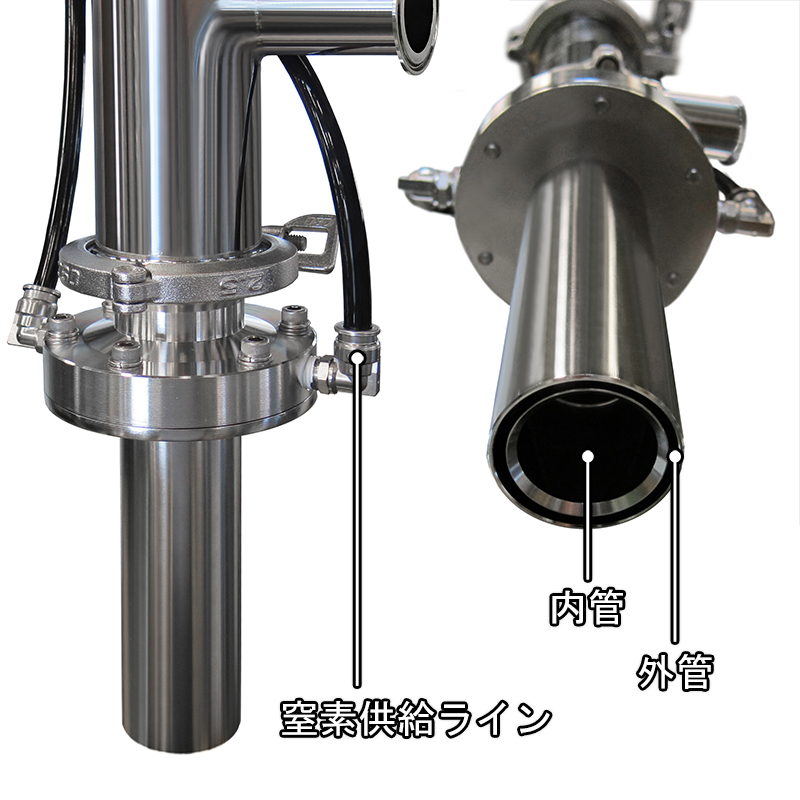

ベーパー(局排)フード付き
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ノズル先端部にベーパーフードを追加する事により、充填液から発生したガス等を集気します。
ノズルが下降した際にベーパーフードと容器天板のクリアランスが最小限になるので、外気を遮断でき、少ない風量で効率よく集気できます。
逆にフード内を窒素パージする事で、外部からの水分等の混入を防止する用途にも使用できます。
|
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|

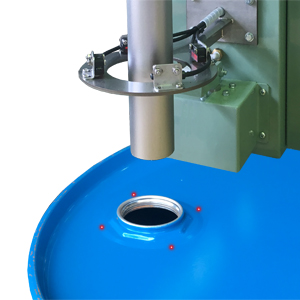

口位置投影レーザー
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ノズル直下にレーザーを照射する事により、缶の天板に口位置を表すポイントを投影します。
一か所のノズル待機位置で高さの異なる容器の充填を行う場合などで、ノズル先端から容器天板までの距離が遠い場合に有効です。
※非防爆タイプのみの対応となります。
|
|
|
|
|
|
|
|
|
|
