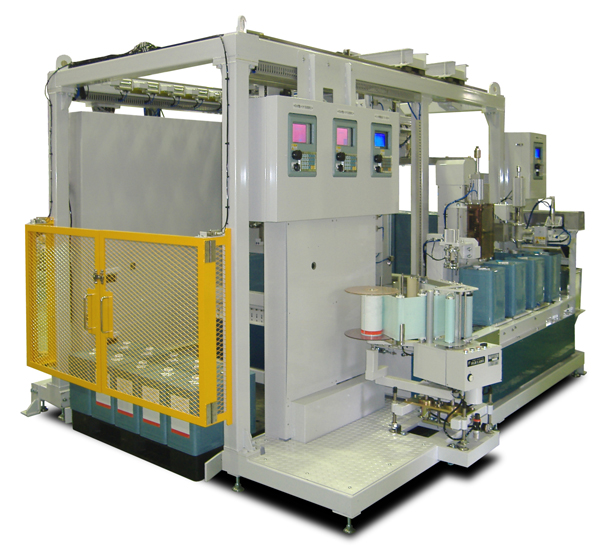

TFM-30AP18L缶全自動充填装置

耐圧防爆型18L全自動充填機 TFM-30APX

省スペースで空缶搬入からパレタイズを自動化

デパレタイザとパレタイザを搭載したフレームの内側に搬送ラインをUの字型にレイアウトすることでコンパクトな一体型の装置に設計されています。
空缶搬入、アンキャップ、充填、検量、キャップ取り付け、ラベル貼り付け、パレット積み付けが省スペースで自動化できる非常に効率的な装置です。

完全防爆仕様の対応が可能

装置を構成する全ての電気機器を危険エリアに設置できるTIIS認定品で構成する仕様で製作ができます。
自社製の耐圧防爆型制御ユニットを活用することで、本質安全防爆仕様のように、バリヤを収納した制御盤などを安全エリアに設置する必要がなくなります。危険エリアのみで装置が完結するので、配線コストを削減できます。

主仕様Main Specifications

型式	TFM-30AP（X）
秤量	30㎏
目量	0.01㎏
充填能力	70～100缶/h（※1）
充填精度	±0.1%（※2）
充填ノズル	エア駆動式シリンダバルブ
充填液供給圧力	最大0.4MPa
エアー源	0.4MPa ～ 0.5MPa (70Nl/min)
電源	AC100V・100VA
本体重量	約2500kg

※1 充填液供給量、ご要求充填精度により異なります。

※2 充填量20㎏に対しての精度となります。さらに高精度をお求めの場合は御相談ください。

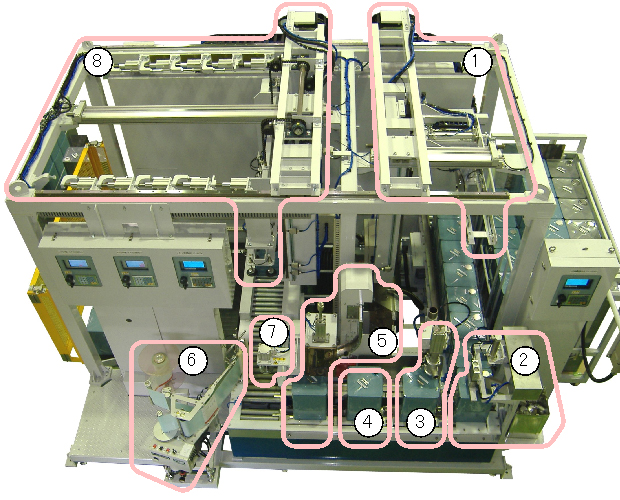

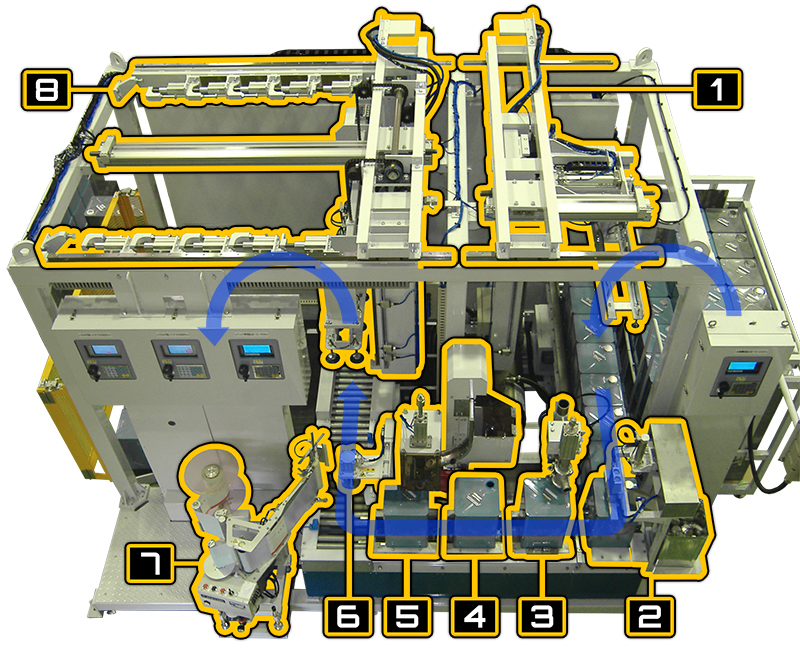

主要機器仕様

1デパレタイザ

2アンキャッパ

3充填機

4検量秤

5キャッパ

6再キャッパ

7ラベラ

8パレタイザ

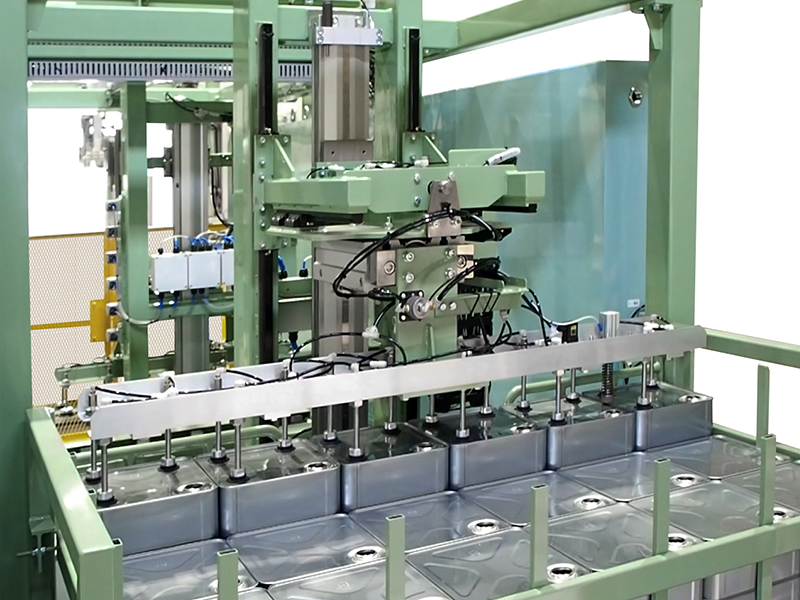

1デパレタイザ
専用の空缶カーゴを装置にドッキングすると、吸着パッドの負圧により空缶をキャッチして搬送コンベヤ上に移載します。
予備の空缶カーゴをご購入頂くと、空缶がなくなった時の入れ替えがスピーディーに行えます。

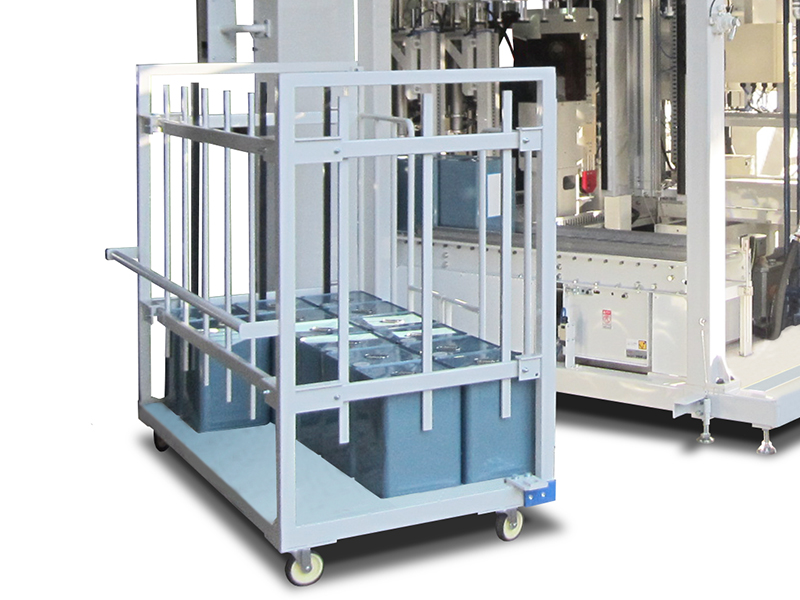

18L缶全自動充填機用空缶カーゴ

空缶カーゴストック数		最大72缶（6缶×3列×4段）※1
動作方式	上下方向昇降	エアシリンダ
動作方式	水平方向移動	エアシリンダ及びリニアガイド

※1 ストック数の変更、コンベヤを接続して搬入する方式など、ご要望に合わせた変更も対応いたします。

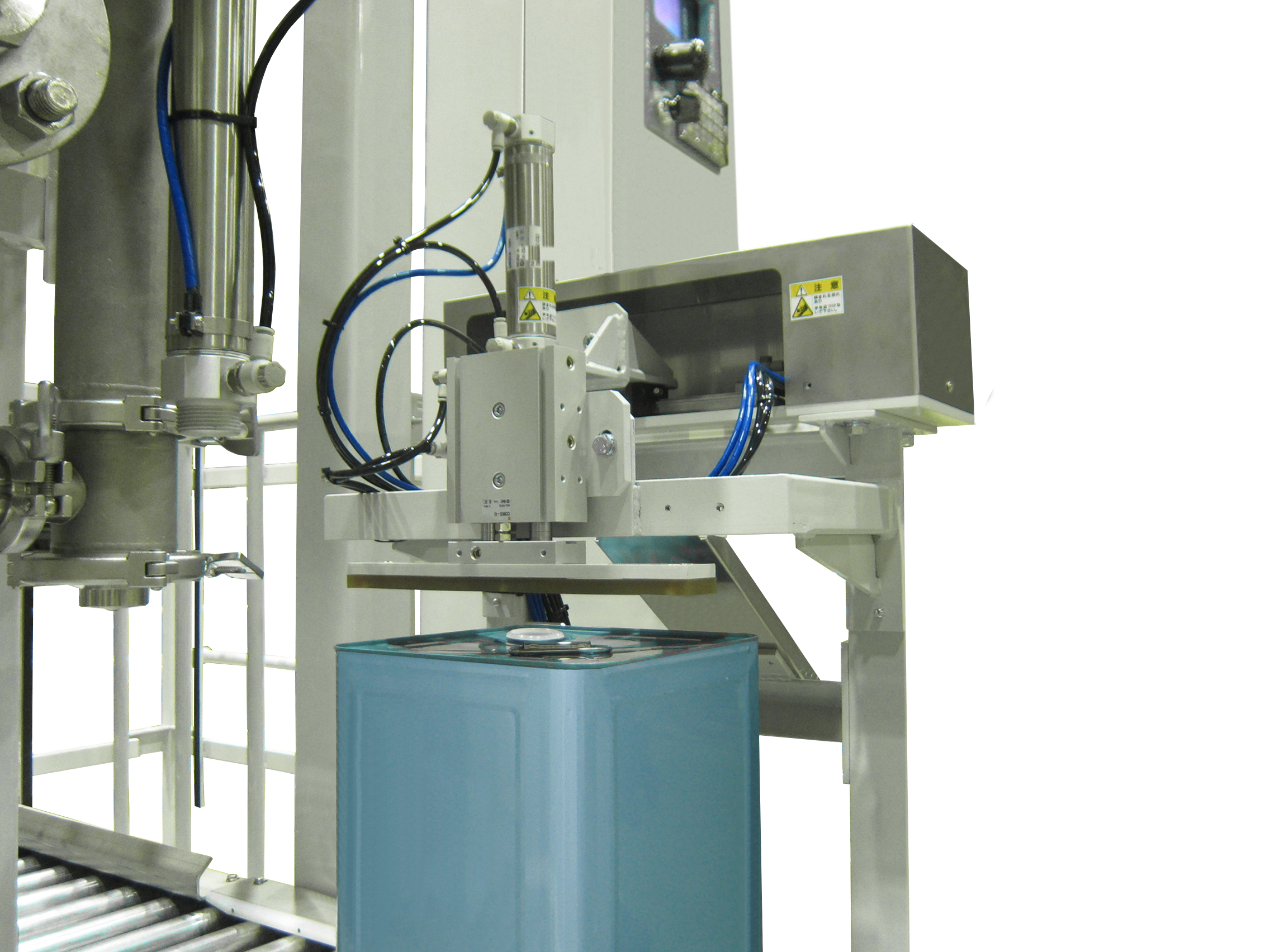

2アンキャッパ―
吸着パッドにより保護キャップ（※2）をキャッチして取り外した後、あらかじめセットした回収容器に落とし込みます。
また、吸着パッドが想定位置より下に下降した場合、缶の向きが違う状態と判定してエラー処理を行います。

※2 上部が平面の保護キャップに対応します。
上面の形状が平面ではない場合、空缶にクラウンキャップが取り付けられている場合などはご相談ください。

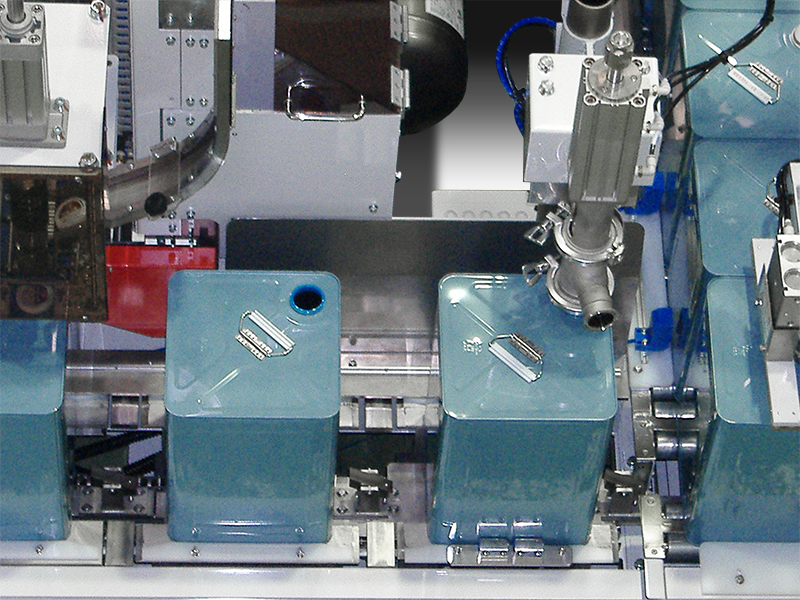

3充填機

計量方式	シングルポイントロードセル式
秤量／目量（※3）	30kg／0.01kg
充填ノズル（※4）	エア駆動式シリンダバルブ（2段投入式）
接付属装置	SUS304（パッキン：テフロン）

※3 容器に合わせて秤量/目量は変更可能です。

※4 ロングノズル式への変更、充填ヘッド数の追加など充填液や充填能力に合わせた仕様変更にも対応いたします。

4検量秤

計量方式	シングルポイントロードセル式
秤量／目量（※5）	30kg／0.01kg

※5 容器に合わせて秤量/目量は変更可能です。

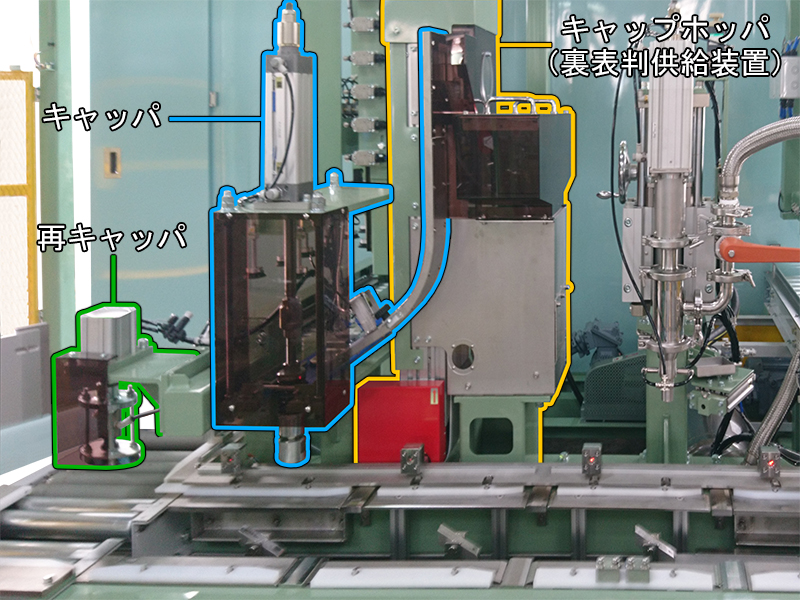

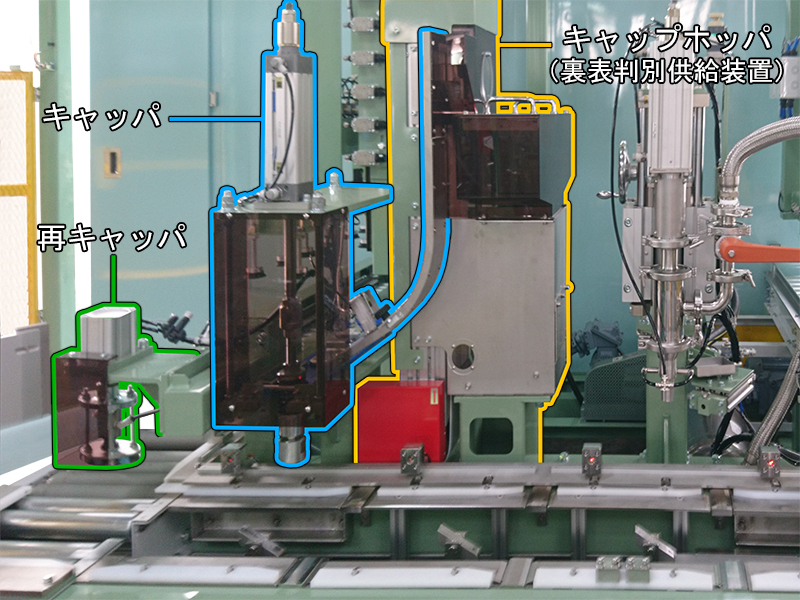

18L缶全自動充填機 TFM-30AP アンキャッパーキャップホッパー（裏表判別供給装置）・再キャッパー — 5・6

5キャッパ
ホッパに投入したキャップの裏表を自動判別して供給し、エアシリンダ駆動のキャッパによって容器にキャップを取り付けます。

対応キャップ	金属製クラウンキャップ
ホッパープール数	約300個（※6）
キャップ整列供給部	エアモータ駆動式マグネットコンベヤ
キャップ取り付け部	エアシリンダ駆動式キャッパー

※6 キャップ供給方式をマガジン式に変更可能です。

6再キャッパ
エアシリンダで再度キャップを抑え込むと同時に、シリンダのストローク量でキャップの有無、正常に押し込まれているかをチェックします。

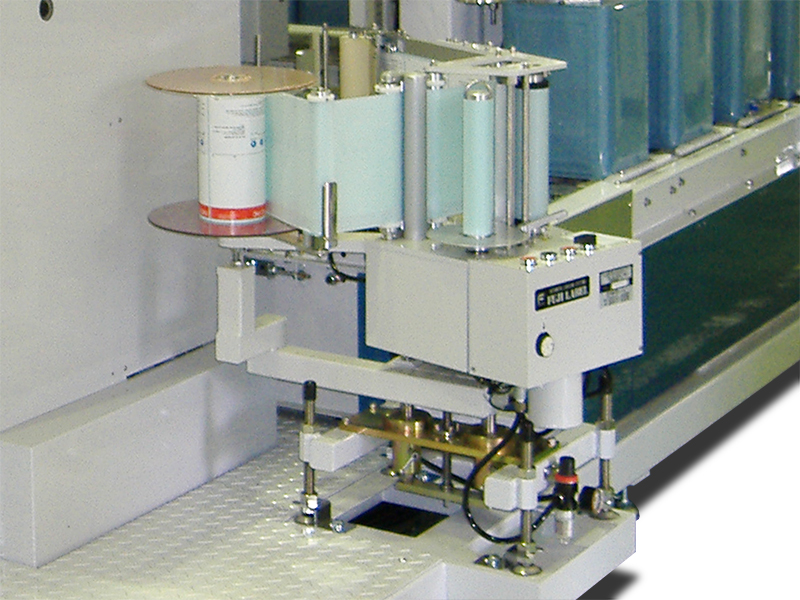

7ラベラ
セットしたロールラベルを自動で貼り付けます。また貼り付け後に、ファイバーセンサにより貼り付け漏れがないかのチェックも行います。オールエア駆動なので、、危険エリアで問題なくご使用頂けます。

動作方式	オールエア駆動式
貼り付け方式	通過貼り付け型
対応ラベル	縦型タックラベル（ロールタイプ）
貼り付け能力	300缶/h

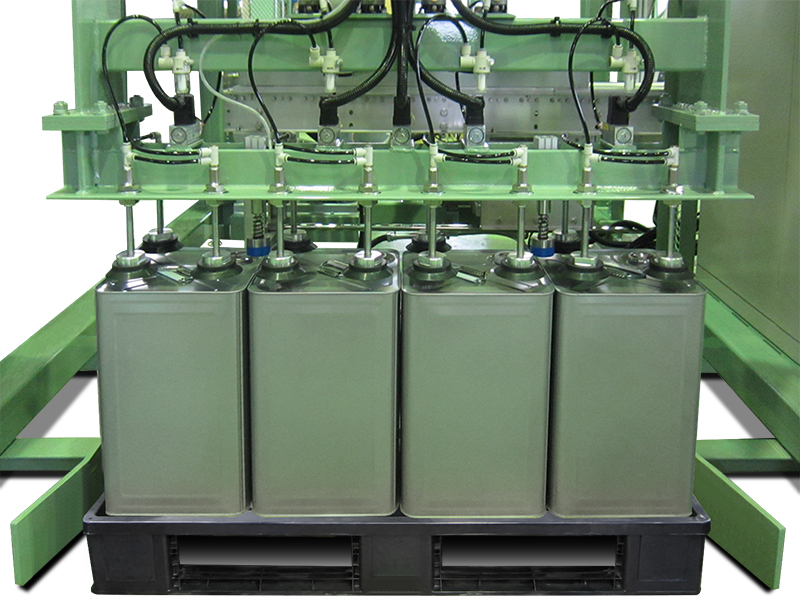

8パレタイザ
負圧により充缶を吸着して、パレットに積み付けます。

缶キャッチ方式	負圧吸着式
昇降動作	モータ駆動チェーン巻き上げ式
水平移動	エアシリンダ駆動式
積み付けパターン	5缶×5缶×3段積み（※7）
