ＪＡからつ上場玉葱選果システム

納入時期	平成１４年　３月
納入場所	佐賀県唐津市鎮西町

　　　　　　　　　　　　　　　　　　　　　

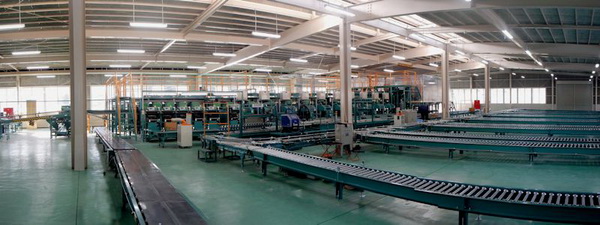

平成１４年３月の玉葱選果設備の新設に合わせて弊社の選果システム及び各種計量器を納入させて頂きました。

設備のご紹介

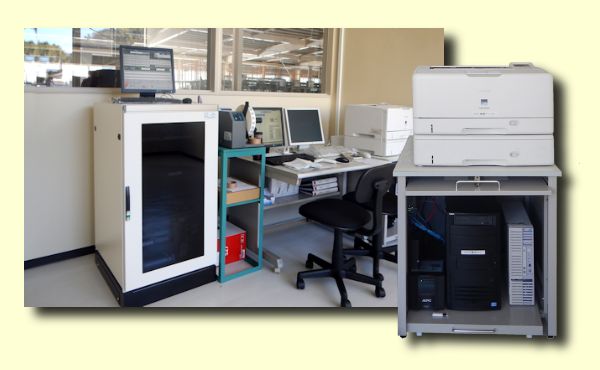

サーバー、総合ＰＣ、評価ＰＣ、帳票プリンター　２ＦＬ選果場事務所にサーバー、総合ＰＣ、評価ＰＣ、帳票プリンターを設置しています。サーバーには信頼性で定評のあるNEC製のExpress5800シリーズを使用し、RAID１構成のハードディスクと高速なデータベースエンジンを組込み、信頼性の高いデーターベースを構築しています。

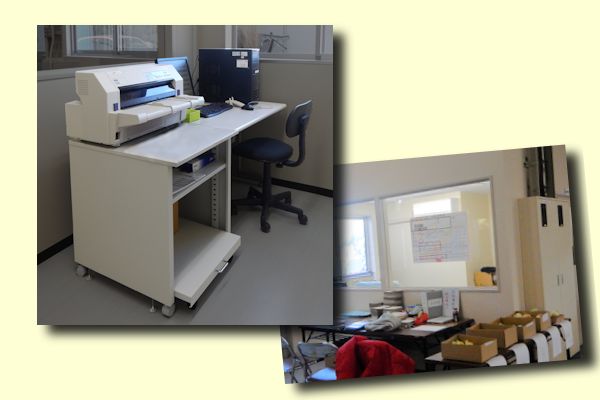

荷受けＰＣ　１Ｆの荷受け室に設置された荷受けパソコンにより、荷受けデータの入力を行います。持ち込まれた荷口の内容を記載したバーコード付きの荷受伝票に従い、バーコードリーダー・キーボードにより入力します。荷受けした荷口はその後、必要により乾燥を行い選果に備えます。

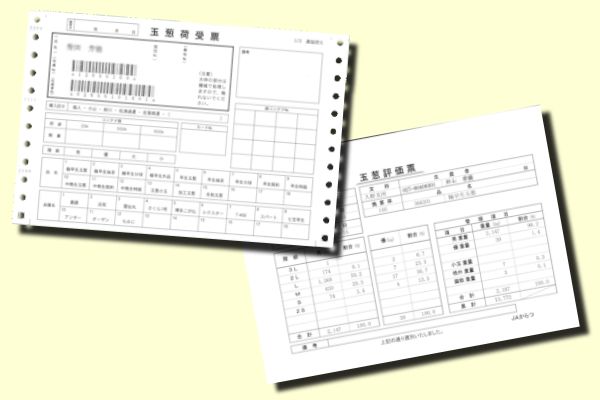

荷受け票・評価票　荷受け票にはあらかじめ、伝票番号・生産者コードをバーコード印刷し、生産者に配布しています。生産者は品種・数量などの記入をして選果場に提出します。荷受けはバーコードリーダーを使用するので入力ミスが少なくなります。又評価票はレーザープリンターにて白紙に印刷します。

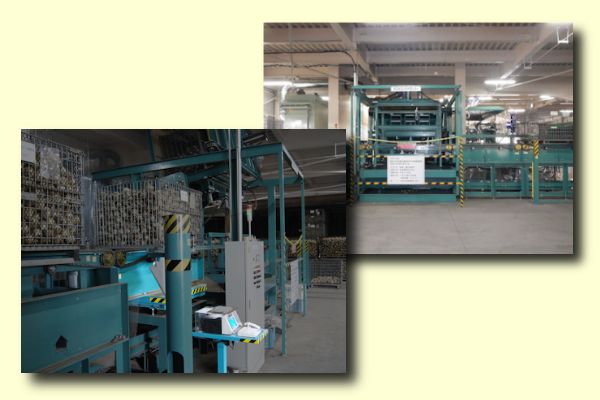

大型コンテナ用荷受計量機　５００ｋｇ収納できる大型コンテナで荷受けを行う場合は本設備により荷受計量をします。計量機は大型コンテナダンパー設備の直前に設置され、バーコード伝票を読取ることにより、荷受けデータが呼び出され、自動的に計量が行われ、ダンパーにより反転され玉葱が処理機に送り込まれます。データーは荷受けパソコン経由でサーバーに送られ記憶されます。

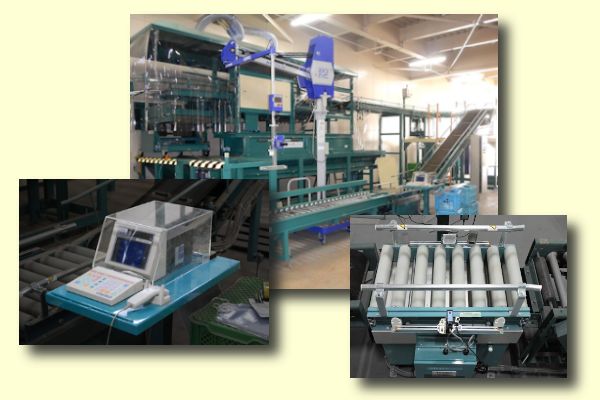

２０ｋｇコンテナ用荷受計量機　一般的な２０ｋｇのプラスチックコンテナで荷受けを行う場合は本設備により荷受計量をします。大型コンテナ用と同様に、バーコード伝票を読取ることにより、荷受けデータが呼び出され、計量スタートにより自動的に所定のコンテナ数の計量が行われます。計量完了したら荷口重量が荷受けパソコン経由でサーバーに送られ記憶されます。

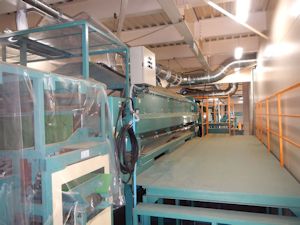

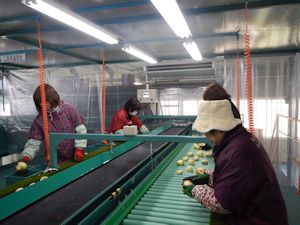

処理機　ダンパーで投入された玉葱はここで除皮・除塵などが行われます。評価パソコンから荷口終端が通過するタイミングで残果開始信号が送られ残果処理が行われます。又、各コンベアの移動距離はパルス信号により評価パソコンにて計測され、適切な荷替りが行われます。			選別台　１ＦＬの処理機を通過した玉葱は、エレベーターで２ＦＬに送られ、選別台にて腐敗果・格外果の抜き取り、優品の選別が行われます。

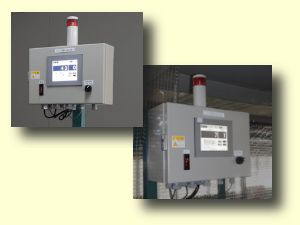

荷替り表示器　１ＦＬの処理機周辺と２ＦＬの選別台付近に設置し選果番号と滞留荷口数を表示し、荷口終端が通過する際にパトライトを鳴らし、荷口切り替えを報知します。又評価パソコンからの残果処理信号、コンベアのパルス信号の中継を行います。			ドラム選果機　選別台を通過した玉葱は、秀品用選果機、優品用選果機にそれぞれ送られて階級選果が行われます。

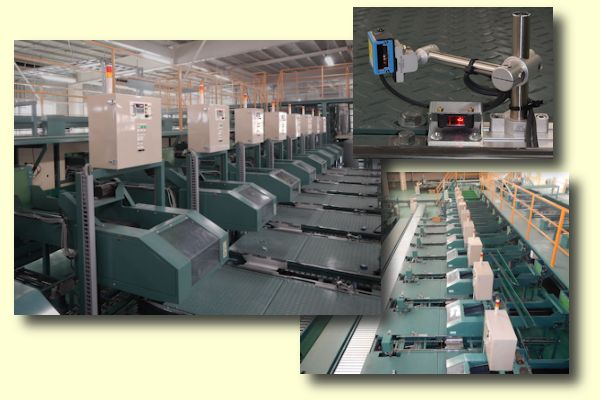

自動秤量機　１０台の秀品用自動秤量機は、アークネットにより評価パソコンに接続されています。評価パソコンは各秤量機から適切な荷替りタイミングで、荷口重量を取込み選果データを作成します。又、各秤量機の出口にはバーコードリーダーが設置され、秤量機から払い出される製品箱に貼られたユニークバーコードを読込み、サーバーに等階級とともに記憶され、製品管理・トレーサビリティーに利用されます。

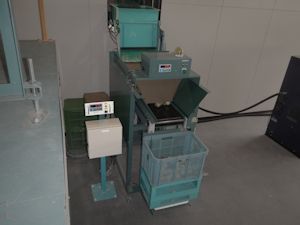

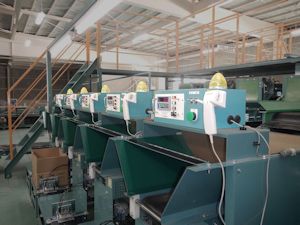

半自動秤量機　優品選果機には半自動秤量機が設けられ、オペレータにより箱詰めが行われます。各秤量機にはハンディーバーコードリーダーが設置され、箱詰め完了時に製品箱のバーコードを読込み、自動秤量機と同様の管理が行われます。				小玉用ホッパースケール　小玉抜きは１Ｆのエレベータ前に設けられており、ホッパースケールにより荷口別に計量されます。

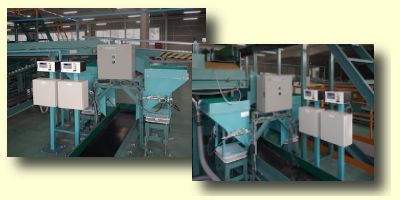

フレコン用２連ホッパースケール　１ＦＬのフレコン計量機に２系統で搬送される玉葱の重量をそれぞれ2連のホッパースケールで計量し、出来高データを作成します。２連のホッパースケールは搬送能力を高くするため、無停止で交互に計量するために設けられています。			格外ホッパースケール腐敗ホッパースケール選別台で選別された格外、腐敗果実をそれぞれ計量します。

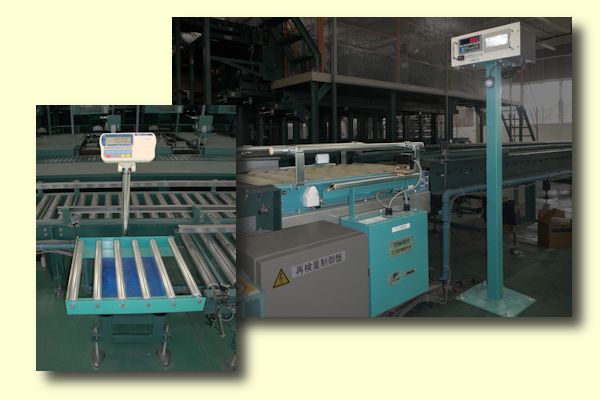

検量秤、再検量秤　秤量機で箱詰めされた製品段ボールは、検量秤により内容重量を検査されます。内容量が所定の範囲内に収まっていないと、払出しが行われ再検量秤にて、人手による修正が行われます。

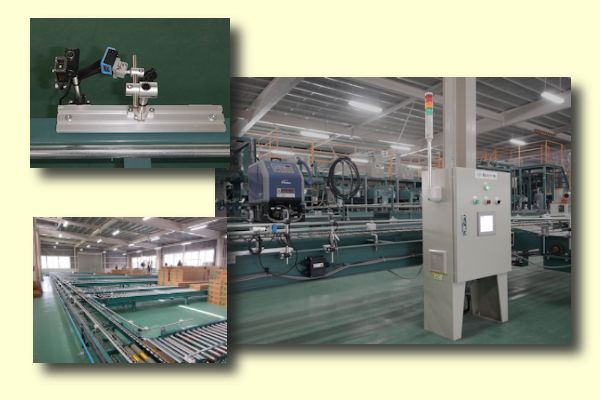

製品仕分け　箱詰め封函された製品は、製品仕分け盤によりバーコードラベルを読取り、品種・等階級などで区分された製品置き場に仕分け搬送されます。製品のバーコードが読取られるとアークネットにより接続された事務所の総合ＰＣに問合せを行い、ＰＣはあらかじめ定められたレーン番号を仕分け盤に返します。

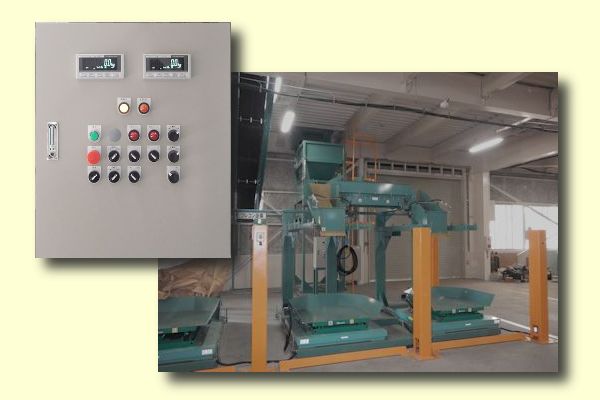

フレコン計量機　フレコン詰めされる玉葱は、２ＦＬから１ＦＬまで下降機で静かに下ろされ、フレコン計量機によりフレコン詰めされます。２系列４台の弊社計量機が使用されています。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
