「ＪＡさが 白石オニオンセンター 様」のある、広大な白石平野は、古くからの干拓事業で徐々に拡大されたもので、肥沃な平野は農業好適地としてさまざまな作物が栽培されています。特に干潟の粘土質の土で栽培されるタマネギは柔らかくてそのまま切ってサラダにして食べても美味です。 干潮の時近くの海岸に行くと、干潟をジャンプするユーモラスなムツゴロウを見ることが出来ます。 本システムは「ヤンマーグリーンシステム(株)」様のプラントの一部として納入させて頂きました。 |
|
| サーバー・事務管理ＰＣ |
 |

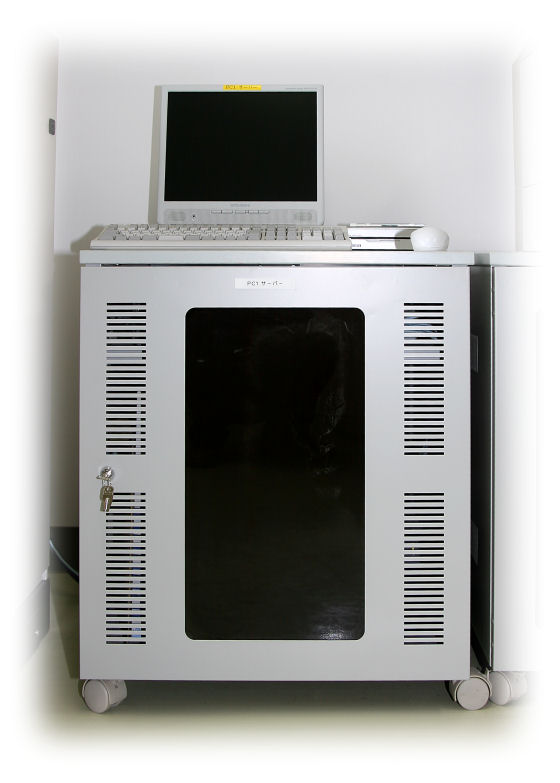

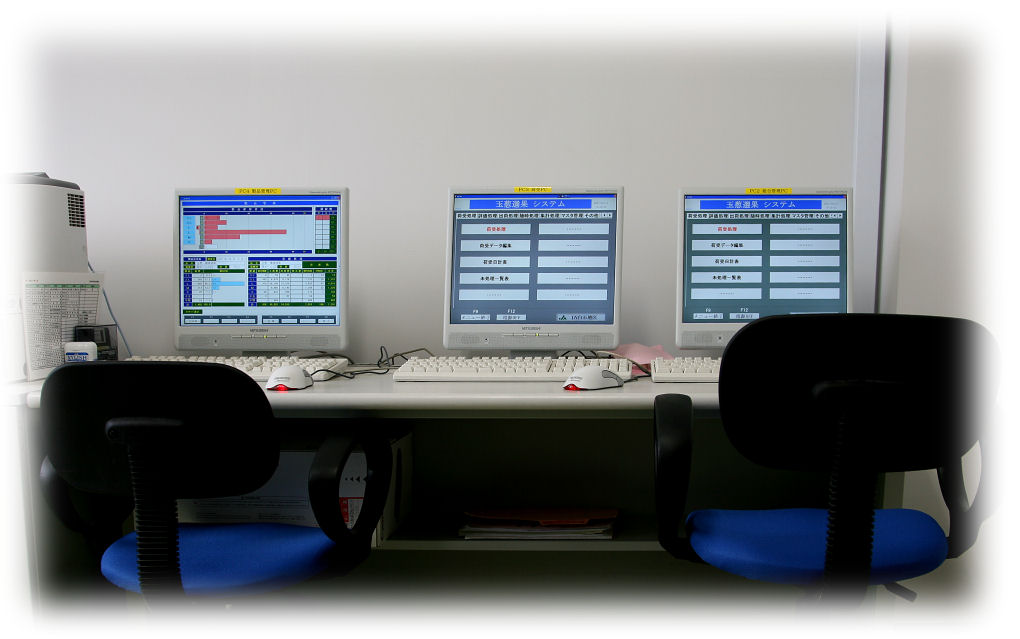

サーバー・事務管理ＰＣ 処理能力の高い選果設備が導入され、扱うデータ量も多く高い処理能力が要求されます、このため記憶装置（ハードディスク）にＲＡＩＤ５を使用し信頼性の高い構成で処理能力に優れたサーバー専用機を設けています。そのほか、荷受、総合管理、製品管理の各事務処理用としてクライアントＰＣ３台とレーザープリンターを設置しています。 |
 |
| 大型コンテナ計量用 荷受計量ＰＣ |
| 荷受計量ＰＣ 荷受計量ＰＣは500kg大型コンテナに入ったタマネギを計量するもので、あらかじめ荷受されたデータをバーコードにより呼出し、計量データをサーバーに書込みます。本ＰＣはダンパー周辺に設置するため、防塵製に優れた、パネルマウントタイプのＦＡ用コンピュータを採用し、コンテナ用油圧ダンパーの制御盤に埋込み設置しています。 |
 |
 |

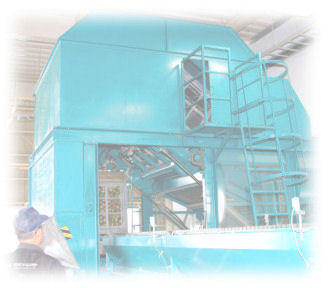

 油圧ダンパー |
 バーコードリーダ |
| 選別・選果・箱詰秤量 |
| 荷替り表示器 選別台には、個人別出来高評価の進行状況をモニターできる荷替り表示器を設置しています。荷替りタイミングの報知と荷口情報の表示を行います。 |
 |
 |
 |
 |
秤量機指示計 箱詰用自動秤量機には、出来高評価用の計量指示計がそれぞれ設置されています。又、２級品・格外・小玉などは別途ホッパースケールにより計量されます。各指示計は評価ＰＣとアークネットにより接続され、各種データの通信を行っています。 |
 半自動秤量機 |
 フレコン計量器 |
 ホッパースケール |
 自動秤量機指示計部 |

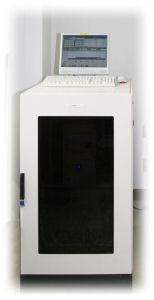

| 評価ＰＣ |
| 評価ＰＣ 評価ＰＣは荷受計量ＰＣ、及び自動秤量機・ホッパースケールなどの各秤量機と連動し、出来高評価のデータ収集・作成を行います。 又、自動秤量機に設置された秤量機ＢＣＲから転送されるバーコードデーターを、製品管理データベースに刻々と登録します。 |
 |
 |

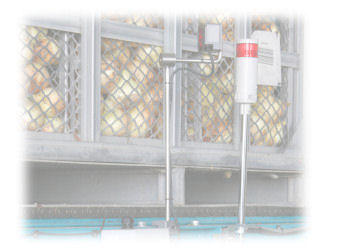

| 秤量機用ＢＣＲ 各自動秤量機にはバーコードリーダーが設置され箱詰めされた製品箱のユニークバーコードを読取り、評価ＰＣに送ります。 |
| 製品管理・出荷 |
 |
 |

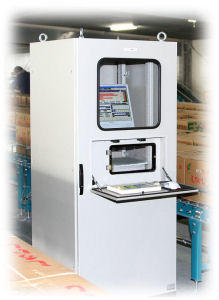

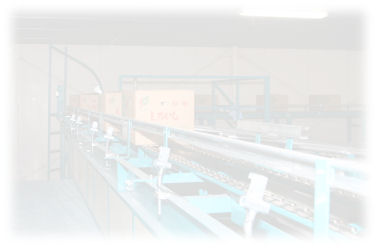

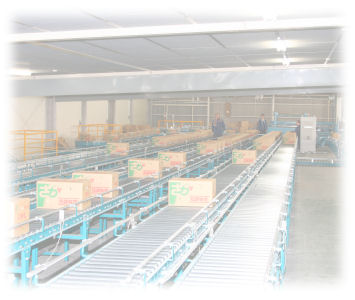

ストレージ制御ＰＣ ストレージ制御ＰＣは製品ストレージラインの現場に設置され、ストレージ格納状況を分りやすい表示によりオペレータに知らせます。 又、ストレージラインの格納、払出しの制御を行っています。現場設置のため冷却装置付き防塵ラックに収納しています。 |
| ストレージ入力盤 ストレージライン入口に設置され、製品段ボールのバーコードを読み、ストレージ制御ＰＣと連動して格納制御を行います。バーコードの替りに手動入力で格納することも可能です。 |
 |
 |
 |
