納入時期 2004年9月
納入場所 熊本県天草郡苓北町
JAれいほく 様」選果場は熊本県の天草下島の北西部に位置する美しい海に囲まれた苓北町にあります。天草灘に沈む夕日は遮るものもなく絶好の撮影ポイントになっています。
本システムは2004年9月に、柑橘選別用画像処理装置として納入させて戴きました。この時2002年に納入済みの糖酸選別付き選果システムと連動させました。

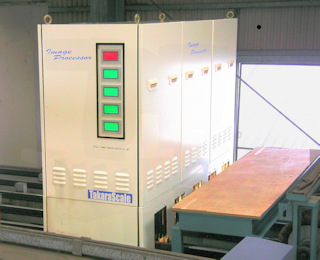

柑橘選別用画像処理装置
既設の5条タイプの選果機に新たにモノクロの画像処理装置を取付けました。カメラ・画像処理ユニット、PKコンベア制御用マイクロコンピュータなどを条数分防塵ラックに収納しています。又、設定と出来高データ収集を行うパソコンは近くに防塵ラックに収納し設置しています。

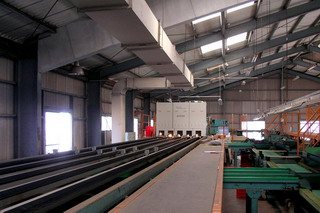

選果機全景
既設5条等級後選別タイプ選果機
 と新設の柑橘選別用画像処理装置の全景を下流側から撮影したものです。

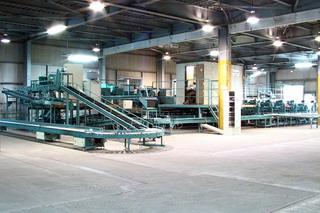

糖酸選別選果機
2002年に設置された、糖酸度及び階級により事前選別する選果機です。
当社は階級選別による配果、情報処理システム及び各種計量器を納入させて戴いております。

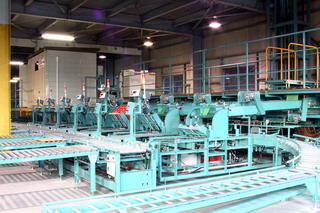

コンテナ用自動計量器
糖酸選別選果機にて、糖酸度・階級により仕分けられた果実は本計量器により計量され、コンテナに収納されます。当社のTS-2000タイプ指示計が使用されています。

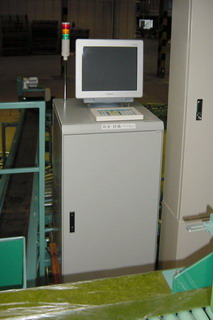

荷受・評価パソコン
2002年納入の糖酸選別選果機の荷受データ入力及び出来高評価を行います。1荷口ごとに選果される荷口の、糖酸度・階級データを1果実ごとに、集計盤からARCNET通信により受信し、評価データを作成します。

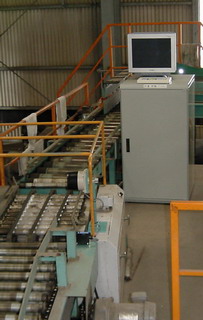

評価・計量パソコン
2階の既設選果機の達観評価及び既設コンテナスケール用として2002年に納入しました。
新設した階級選別用画像処理パソコンから
階級評価データを受信し達観評価入力データと結合して評価データを作成しています。

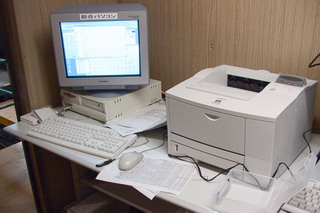

総合パソコン
1Fコンピュータ室に設置しています。糖酸選別選果機および2階既設選果機などの全てのデータを管理するファイルサーバーとしての機能とマスター管理、評価データ訂正などの作業を行います。
